Фильтрующие цилиндры и трубы

Перфорированные опорные сердечники фильтров

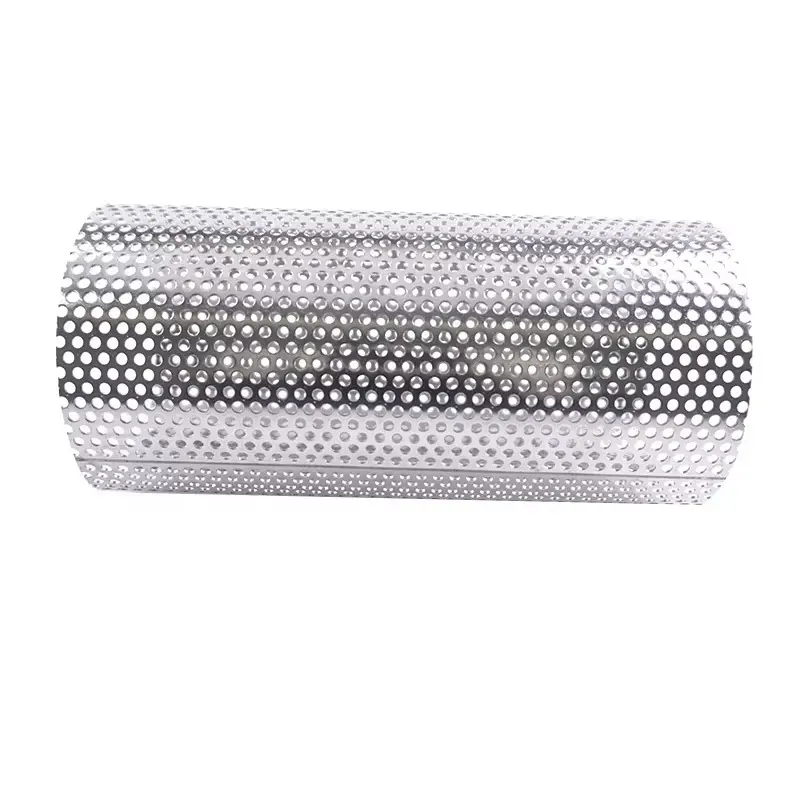

Перфорированные трубы из нержавеющего листа сворачивают и сваривают для опоры складчатого материала или металлической сетки в фильтроэлементе. По направлению потока выбирают внутренний каркас, наружную опорную гильзу или узел с фильтрующей сеткой.

Сита из перфорированного металлического листа
Наружный диаметр
22–100 mm
Толщина стенки
0,4–1,5 mm
Материал каркаса
Нержавеющая сталь 304 / 316L
Расположение отверстий
Форма, размер, шаг и зона перфорации

Отправьте чертёж, образец или требования к применению, чтобы согласовать исполнение.

Описание изделия

Каркасы без сетки и узлы с сеткой

Опорный каркас сворачивают и сваривают из перфорированного листа. Можно заказать открытую внутреннюю трубу, наружную гильзу или узел с отдельно заданной фильтрующей сеткой. На чертеже укажите стыковой шов или нахлёст, ширину сплошного поля с каждой стороны шва и концевые полосы под кольца или крышки.

Марки нержавеющей стали · Фильтрующие цилиндры из тканой сетки · Фильтрующие трубы с лазерной перфорацией

Направление потока и посадка

При потоке снаружи внутрь трубу устанавливают под материалом, чтобы перепад давления прижимал его к опоре. При потоке изнутри наружу несущую гильзу ставят снаружи. Укажите направления нагрузки при обратном потоке и промывке. До установки материала проверьте диаметры, круглость, длину и прилегание торцов.

Проект с сеткой 33 мкм и перфорированной опорой

Верхний торец и наружная стенка опорной трубы с круглыми отверстиями из каталога Kaifil.
Верхний торец и наружная стенка опорной трубы с круглыми отверстиями из каталога Kaifil.

Опорные отверстия и полезное открытое сечение

Задайте форму, размер, межосевой шаг и расположение отверстий. Укажите ширину перемычек и полезную зону перфорации за вычетом полей под шов, концевых полос и перекрытых участков. Удержание частиц определяет отдельный фильтрующий слой.

Калькулятор живого сечения и руководство по опорам

Контроль сварного шва и контактной поверхности

Привяжите шов к базе на чертеже, укажите допустимый выступ шва и высоту заусенцев на контактной стороне, включая внутреннюю стенку при внутренней сетке. До сборки проверяют кромки отверстий и торцов. Для испытания на перепад давления задайте опоры в сборе, направление нагрузки, среду, температуру, время выдержки и критерии приёмки.

Проект со сплошным полем под сварку

Сопряжения сборки

Сопряжения сборки

Компонент / сопряжениеФункция и контроль
Перфорированная стенкаФорма, шаг, оставшаяся перемычка и толщина
Полоса соединенияСплошное продольное поле и положение шва
Торцевые пояскиЗоны без отверстий для колец, швов и крышек
Контакт со средойГладкие кромки и непрерывная опора
Установленный каркасКруглость, соосность и направление опоры
Размеры из выполненных проектов

Размеры из выполненных проектов

Деталь или параметрТребование чертежаПрименение
Тонкая фильтрующая сетка33 µmРазмер ячейки сетки в проекте с перфорированной опорой.
Фильтрующие цилиндры в сборе⌀49, ⌀94 и ⌀112 мм, длина каждого 493 мм.Наружные диаметры и полная длина сборок в этом проекте.
Перфорированная стенка в проекте с припуском под сварку⌀0,8 mmДиаметр отверстия по чертежу проекта.
Неперфорированная полоса у шваоколо 2 мм с каждой стороныОт линии шва к кромке ближайшего отверстия с каждой стороны.
Заказ и производство

Заказ и производство

Параметр поставкиУсловия заказа
Срок производства2–3 недели после подтверждения заказа и чертежа.
Пробные заказыНебольшие партии для проверки установки и технологического процесса.
Обычные производственные заказы50 штук или 3000 долларов США на заказ.

Технические характеристики

Перфорированные опорные сердечники фильтров
ПараметрХарактеристикаПримечания
Наружный диаметр22–100 mmОбычная серия свёрнутых и сварных опорных труб. На чертеже укажите диаметр вместе с толщиной стенки.
Толщина стенки0,4–1,5 mm—
Материал каркасаНержавеющая сталь 304 / 316LМарки материала сетки и торцевых деталей указывают отдельно.
Расположение отверстийФорма, размер, шаг и зона перфорацииУкажите межцентровый шаг отверстий и задайте границы зоны перфорации от торца и сварного шва.
Шов и сплошные полосыПоложение шва, поля под сварку и концевые полосыОт линии шва до кромки ближайшего отверстия указывают ширину сплошного поля с каждой стороны.
Посадка готовой деталиВнутренний диаметр, полная длина и круглость готовой деталиДля кольца или крышки укажите посадочный диаметр, длину сопряжения и положение осевого упора.

Материалы: Нержавеющая сталь 304 / 316L; фильтрующий слой, опора и торцы имеют отдельные обозначения.

Трёхмерный пример перфорированного каркаса

Модель показывает опорную трубу со сплошными концевыми полосами. Отверстия диаметром 3 мм расположены с межосевым шагом 5 мм в шахматном порядке под углом 60°. Геометрическое живое сечение поля перфорации составляет 32,6% до вычета сплошных и перекрытых участков.

Загрузка 3D-модели

Загрузка 3D-модели

Перетаскивайте для вращения · Прокручивайте или используйте два пальца для масштаба
Скачать GLB

Области применения

Сердечники фильтрующих картриджей

В складчатом фильтроэлементе с потоком снаружи внутрь установите трубу в торцевые опоры и проверьте контактную поверхность перед установкой фильтрующего материала.

Защитные гильзы

При потоке изнутри наружу совместите наружную гильзу с концевыми кольцами. Учтите нагрузку при обратной промывке.

Опоры корзин

В корзине с внутренней сеткой прижмите сетку к перфорированному корпусу и расположите швы так, чтобы сетка не цеплялась при извлечении или очистке.

Рекомендации по подбору

Укажите эти данные при обсуждении требований.

Выбрать сторону опоры
При потоке снаружи внутрь опорный сердечник располагают внутри фильтрующего слоя. При потоке изнутри наружу используют наружную гильзу. При выборе нагруженной стороны учитывают обратную промывку.
Определить поверхность контакта
У наружной гильзы с фильтрующим слоем соприкасается внутренняя стенка, у внутреннего сердечника — наружная. На контактной поверхности задают допустимое усиление шва и высоту заусенцев.
Определить роль отверстий
Перфорированный лист поддерживает фильтрующий слой и отводит поток. Если частицы задерживаются самими круглыми отверстиями, лазерно-перфорированную трубу подбирают по диаметру отверстий.

Частые вопросы

Что определяет тонкость фильтрации?

В узле с опорой удержание частиц определяется заданной сеткой или другим фильтрующим материалом. Отверстия трубы обеспечивают дренаж и задают свободный пролёт материала между опорами.

Как задать положение продольного шва?

Укажите угол от базы на чертеже, ширину сплошного поля и допустимый выступ шва на стороне контакта с материалом.

Что проверить при пробном заказе?

Проверьте посадку в корпусе, прилегание торцов и качество контактных поверхностей. Требуемые испытания на перепад давления или удержание частиц проводите на собранном элементе.

Технический запрос

Перед подтверждением заказа определите габаритные размеры, фильтрующие среды, соединения и требования к контролю.
