構造とろ過機能
パンチングコアはろ材を支持し、流体の流路を確保します。穴自体が所定の分離要件を満たしていない限り、それ自体が精密なろ過層となるわけではありません。穴径、開口率、板厚、継ぎ目、端部支持は総合的に検討する必要があり、最大開口率が常に最も強度の高い構造になるとは限りません。
フィルターシリンダーおよびチューブ
パンチングメタル製フィルター支持筒
パンチング加工されたフィルター支持コアは、可変式またはプリーツ状のろ材の背後にある耐荷重およびドレン構造です。ろ材を所定の位置に保持し、差圧による負荷を伝達し、エレメントの二次側（クリーン側）へ向かう、あるいはそこから流出する流路を形成します。
パンチングメタルスクリーン- ミシン目
- 支持要件に応じて合意された穴の形状、ピッチ、および開口率
- サポート構造
- 規定の厚さのロール状の穴あきシート
- 縦方向の縫い目
- 突き合わせ、重ね合わせ、または図面仕様による縦方向継ぎ手
- 材質
- 用途に同意したステンレス鋼グレードまたは指定合金
Share a drawing, reference sample or application requirements to discuss the configuration.
Product images

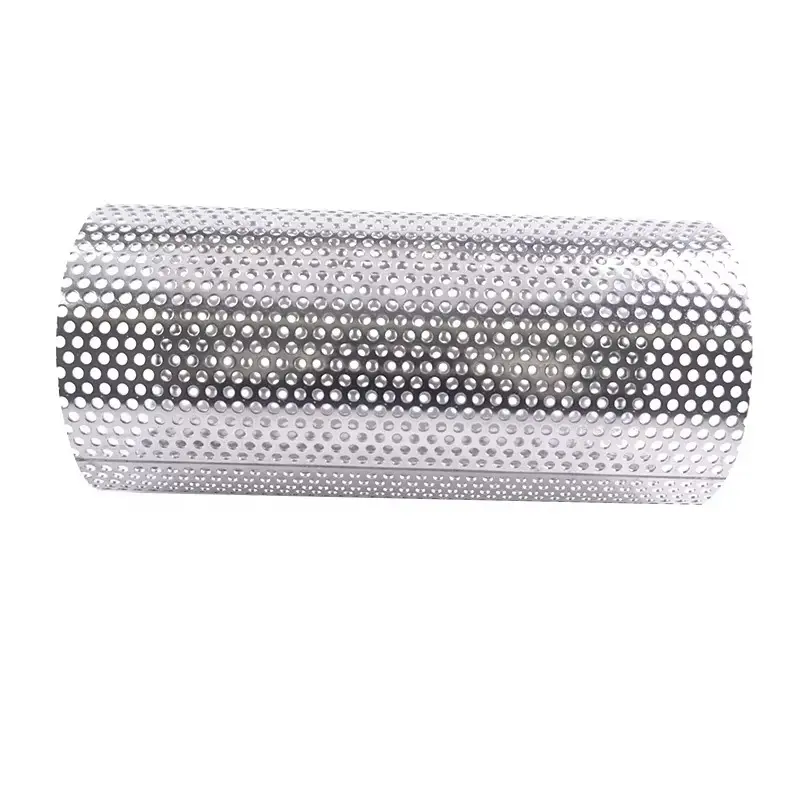

Perforated cylindrical support with a longitudinal seam.
Specifications
| Parameter | Specification | Notes |
|---|---|---|
| ミシン目 | 支持要件に応じて合意された穴の形状、ピッチ、および開口率 | — |
| サポート構造 | 規定の厚さのロール状の穴あきシート | — |
| 縦方向の縫い目 | 突き合わせ、重ね合わせ、または図面仕様による縦方向継ぎ手 | — |
| 材質 | 用途に同意したステンレス鋼グレードまたは指定合金 | ろ材、サポート、接続部、および接合材料と、プロセス流体および洗浄液との適合性を確認してください。 |
| 寸法 | 承認された図面と合意された公差に従って製造 | 外径と内径、長さ、肉厚、端部の状態、真円度、および嵌合部品の公差を提供します。コアが内向きの圧力をサポートするか、外向きの圧力をサポートするかを定義します。 |
| 使用条件 | プロセス媒体、温度、流量、および差圧を指定します | 制限は完全な構造によって異なります。普遍的な圧力や温度定格は適用されません。 |
| 検査 | 寸法、濾材の識別、継ぎ目、および外観状態 | 特殊な試験には、合意された方法、サンプリング計画、および合格基準が必要です。 |
| 受注ベース | 数量、サンプルステージ、書類および梱包は見積時に合意されます | リードタイムと最小発注数量は、確認された材料と製造範囲に従います。 |
| 仕様例 | サポートパンチングの例: Ø3 mm | — |
| 丸穴の設計例 | Ø3オン5ピッチ、60°スタッガ mm | 計算上のシート開口率は約 32.6% です。シーム、エンドリング、無孔部により、完成品コアの有効面積は減少します。 |
| コア外形寸法の例 | Ø50×長さ250×1壁 mm | OD、有効長、および壁を個別のオーダー寸法として示す例示的なジオメトリ。 |
| ソリッドエンドゾーンの例 | 各端部15個 mm | 図面の例：接合やシールのためにパンチングのないランド部を確保し、溶接熱と嵌合状態を確認してください。 |
Materials: 用途に同意したステンレス鋼グレードまたは指定合金
Product details
取り付けと取り付け
外径と内径、長さ、肉厚、端部の状態、真円度、および嵌合部品の公差を提供します。コアが内向きの圧力をサポートするか、外向きの圧力をサポートするかを定義します。
動作条件とメンテナンス
差圧、座屈リスク、流量分布、微細媒体との接触を確認します。バリや接合部の突き出しはフィルター層を損傷する可能性があるため、表面とエッジの要件は図面に記載されています。
検品と注文確認
製造前に図面改訂、材料記号、重要寸法、検査書類を確認してください。ろ材の同一性、接合部、エッジ、清浄度の確認方法について合意を形成してください。サンプルまたはファーストアーティクル（初品）が必要な場合は、量産前の承認ステップを定義してください。流量、圧力、またはろ過保持性の試験には、試験方法と許容基準を明記する必要があります。外観のみではろ過性能の検証はできません。
Applications
カートリッジコア
荷重方向に合わせた、プリーツ状または円筒状のろ材の内部サポート。
保護スリーブ
取り扱いや外部接触がフィルタ表面を損傷する可能性がある場合は、外側を保護します。
バスケットサポート
別途指定のメッシュライナーと組み合わせて使用する穴あきボディです。
Selection guide
Include these details when discussing your requirements.
- ミシン目
- 支持要件に応じて合意された穴の形状、ピッチ、および開口率
- サポート構造
- 規定の厚さのロール状の穴あきシート
- 縦方向の縫い目
- 突き合わせ、重ね合わせ、または図面仕様による縦方向継ぎ手
- 材質
- 用途に応じて合意されたステンレス鋼グレードまたは指定合金。ろ材、サポート、接続、接合材料とプロセスおよび洗浄化学薬品の適合性を確認します。
- 寸法
- 承認された図面と合意された公差に従って製造されます。外径と内径、長さ、肉厚、端部の状態、真円度、および嵌合部品の公差を提供します。コアが内向きの圧力をサポートするか、外向きの圧力をサポートするかを定義します。
- 使用条件
- プロセス媒体、温度、流量、および差圧を指定します。制限は完全な構造によって異なります。普遍的な圧力や温度定格は適用されません。
Frequently asked questions
穴あきサポートコア自体が細かいフィルターなのでしょうか？
通常、それは構造的な機能を果たします。穿孔が濾過開口部として明示的に設計されていない限り、指定されたメッシュまたは他の媒体によって微細な分離が提供されます。
材質はどのように選定されますか？
プロセス流体またはガス、温度、洗浄用化学薬品、および腐食への曝露を提供します。グレードは、サポート、ジョイント、シールを含むあらゆる接液コンポーネントに適合する必要があります。最終的な互換性は実際の使用条件に照らして確認されます。
見積書には何が必要ですか？
外径と内径、長さ、肉厚、端部の状態、真円度、および嵌合部品の公差を提供します。コアが内向きの圧力をサポートするか、外向きの圧力をサポートするかを定義します。材料、動作条件、必要な数量、サンプルまたは検査書類の要件も含めます。
検査記録は提供してもらえますか？
材料記録、寸法検査、およびその他の合意された文書を注文範囲に含めることができます。見積前にトレーサビリティ、文書タイプ、および特別なテストを指定します。
