Fabbricazione su disegno

Filtri a cono

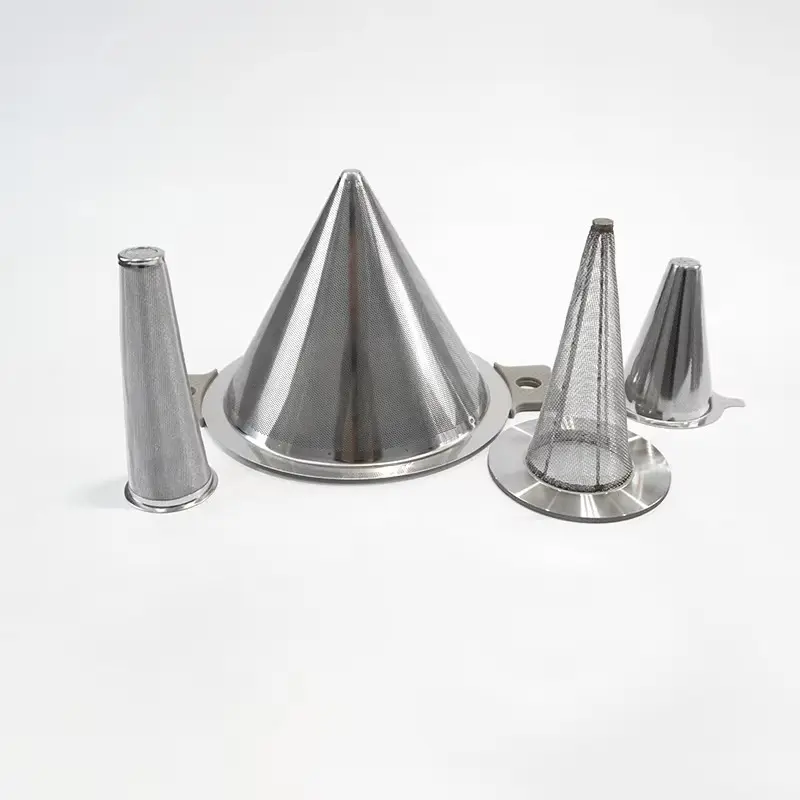

Filtri provvisori conici, tronco-conici e piani trattengono i residui di montaggio durante il lavaggio e l’avviamento delle tubazioni. Supporto forato, rivestimento opzionale in rete fine e anello di tenuta sono realizzati per la specifica installazione, con verso del flusso e spazio di estrazione definiti a disegno.

Forme temporanee
Conico · tronco · piatto
Mezzo filtrante
Perforato · con rivestimento in rete opzionale
Accoppiamento
Flangiato o a bocchettone
Filtri a cono
Componenti per la filtrazione metallicaConfigurazioni dei filtri a cono

Confronta i filtri a cono

La classe della tubazione non definisce la caduta di pressione ammissibile attraverso un setaccio.

CostruzioneApplicazione e montaggioConferma preliminareTrova un prodotto
Filtri a cono temporaneiUn setaccio temporaneo deve sporgere a monte o a valle tra le flange.Diametro nominale della tubazione, lunghezza del cono, diametro esterno della flangia, direzione del flusso e supporto.Prodotti filtranti compatibili
Filtri a tronco di conoLa lunghezza disponibile o la manipolazione favoriscono un cono a estremità piatta.Diametri grandi e piccoli, lunghezza, flangia e dettaglio dell'estremità chiusa.Prodotti filtranti compatibili
Setacci di lavaggio e avviamento pianiLo spezzone di tubo disponibile non presenta spazio assiale per un cono appuntito o troncato.Confermare l'accoppiamento della flangia, l'area aperta attiva, il supporto e la perdita di carico prevista all'avviamento.Prodotti filtranti compatibili

Filtri a cono

Trova un prodotto

3 prodotti

Costruzione

Come viene costruito un setaccio di avviamento

  • Orientamento del conoIl vertice rivolto a monte o a valle cambia il carico sul filtro. Il disegno della tubazione definisce insieme direzione del vertice, posizione della rete e supporto.
  • Setaccio di supportoLa lamiera forata sostiene il carico del flusso e la rete tessuta trattiene i detriti più fini. La rete appoggia sul lato sostenuto per la direzione di flusso indicata.
  • Piano di rimozioneStabilire monitoraggio della pressione differenziale, giunto apribile e sequenza di rimozione prima della messa in servizio. Il disco piano occupa poco spazio assiale; il cono offre maggiore superficie sviluppata entro un ingombro più lungo.
  • Forma del conoCono a punta, tronco di cono e disco piano definiscono l’ingombro del filtro. Diametro di base, lunghezza assiale e superficie esposta si quotano con l’anello di fissaggio fra flange.
  • Anello di fissaggio e corpo filtranteL’anello si appoggia nella giunzione flangiata, mentre il corpo conico entra nel tronchetto. Spessore dell’anello, fascia di contatto della guarnizione, fissaggio della rete e linguetta di identificazione sono coordinati per agevolare montaggio e rimozione.
Filtri a cono
01Orientamento del cono
02Setaccio di supporto
03Piano di rimozione
04Forma del cono
05Anello di fissaggio e corpo filtrante
Filtri a cono

Partire dalla flangia e dalla lunghezza libera del tronchetto

Il filtro di avviamento occupa due spazi distinti: l’anello fra le facce delle flange e il corpo filtrante all’interno della tubazione. Il foro della flangia stabilisce il passaggio; la distanza da curve, valvole e riduzioni stabilisce la sporgenza ammissibile. Entrambi gli ingombri precedono la scelta del profilo.

Il cono appuntito sfrutta una superficie rastremata lunga. Il tronco di cono abbina due diametri terminali con minore sviluppo assiale. Il filtro piano rimane vicino al piano della flangia. Ogni forma definisce fascia di guarnizione, linguetta, supporto e spazio necessario per estrarre il componente.

Sostenere la superficie di raccolta per tutto l’avviamento

La rete fine intercetta i residui più piccoli e il corpo forato fornisce il sostegno strutturale. La loro posizione segue la freccia di flusso del disegno. Il fissaggio continuo attorno all’anello e ai bordi della rete delimita la raccolta e indirizza il fluido attraverso la superficie prevista.

Il programma di avviamento definisce anche la manutenzione: registrare la pressione differenziale a pulito, seguire l’aumento con l’accumulo dei residui, isolare la linea per il controllo e rimuovere il filtro nella fase prescritta. Una giunzione accessibile e un’identificazione chiara rendono attuabile la sequenza sul posto.

Cosa occorre per dimensionare un elemento conico

Il setaccio è dimensionato in base al diametro interno della tubazione e al carico di particelle, non in base a un valore nominale in micron.

Inviare il proprio disegno
01

Interfaccia tubo/flangia

Definisce l'anello di montaggio e l'accoppiamento. Indicare foro della flangia, diametro di appoggio, spessore dell’anello e fascia della guarnizione.

02

Dimensioni e orientamento del cono

Controlla l'area utile e il comportamento strutturale. Fornire lo spazio assiale tra i raccordi vicini oltre al diametro di base e all’altezza del cono.

03

Specifica dell'apertura o della rete metallica

Definisce i detriti trattenuti. Abbinare apertura della rete e diametro del filo; descrivere separatamente la foratura del supporto.

04

Portata e pressione differenziale

Guida alla costruzione dei supporti. Riportare portata pulita, carico di residui e massima pressione differenziale di esercizio.

05

Durata di esercizio e pulizia

Separa il funzionamento temporaneo da quello permanente. Definire intervallo di controllo, giunzione di accesso e fase prevista per la rimozione.

06

Dimensione nominale del tubo

Da DN25 a DN200 e oltre · Da 1" a 8" e superiori. Usare il diametro nominale insieme alle dimensioni reali di accoppiamento e alla disposizione delle flange.

Dettagli di installazione per flusso e manutenzione

DettaglioDimensione o strutturaFunzionePunto di controllo
Anello di fissaggioForo, spessore e fascia di guarnizionePosizionare e serrare l’insiemeContatto della sede e concentricità
Ingombro del conoBase, altezza e spazio alla puntaAdattarsi al tronchetto disponibileSporgenza e percorso di estrazione
Rete fine e supportoApertura e foratura definite separatamenteUnire trattenimento e sostegnoPosizione rete e fissaggio continuo
LinguettaPosizione, sporgenza e marcaturaIdentificare il filtro provvisorioDistanza da bulloni e componenti vicini

Filtri a cono

Applicazioni

Questi setacci vengono installati per la messa in servizio e rimossi successivamente, ovunque i detriti possano danneggiare le apparecchiature a valle.

Protezione della pompa

Intercettare detriti di saldatura, scaglie e materiale estraneo durante il lavaggio del circuito.

Circuiti liquidi ausiliari

Proteggere i circuiti dell'impianto specificati durante la circolazione iniziale.

Fermata generale dell'impianto

Controllare la presenza di detriti in seguito a modifiche delle tubazioni.

Messa in servizio di nuove tubazioni

Installato tra le facce delle flange prima del primo avvio del flusso per trattenere scorie di saldatura, scaglie di laminazione e residui di cantiere, quindi rimosso.

Protezione di pompe e compressori

Installato a monte delle apparecchiature rotanti durante la fase di avviamento per evitare che i detriti raggiungano giranti e giochi.

Ispezionare l'anello di ritenzione e il setaccio supportato

Il bordo di ritenzione trasferisce il carico all'interno del giunto della tubazione.

Controllo qualità per componenti di filtrazione
Filtri a cono: Accoppiamento ad anello

Accoppiamento ad anello

Misurare lo spessore, il foro e la geometria di contatto della guarnizione.

Fissaggio

Ispezionare la rete, il supporto e le giunzioni dei bordi di ritenzione.

Orientamento

Documentare la direzione del flusso e la posizione di installazione.

Perimetro di fissaggio della rete

Controllare l’intera circonferenza di collegamento fra rete, supporto e anello. Il fissaggio mantiene i residui sul lato di raccolta previsto, mentre il supporto assorbe il carico del flusso.

Filtri a cono

Domande prima dell'ordine

Un filtro temporaneo di avviamento può essere utilizzato in modo permanente?

I filtri di avviamento servono una fase di messa in servizio definita. Un’installazione permanente ha area filtrante, limite strutturale di pressione differenziale, monitoraggio e accesso per pulizia specificati separatamente.

La Classe 150 specifica il limite di pressione differenziale del cono?

Class 150 indica la classe pressione–temperatura della flangia. Filtro e supporto hanno un limite di pressione differenziale proprio, definito dalla loro costruzione.

In quale direzione deve essere rivolto il cono di avviamento?

Il disegno fissa il vertice a monte o a valle. Freccia di flusso, posizione del supporto della rete, lato di raccolta e spazio di estrazione definiscono insieme l’installazione.

A cosa serve la linguetta di identificazione?

La linguetta sporgente dalla flangia segnala la presenza del filtro temporaneo e riporta l’orientamento o l’identificazione di servizio. La sua posizione è coordinata con bulloni e apparecchiature adiacenti, mantenendo il componente visibile e accessibile durante l’avviamento.

Come si collegano area utile e lunghezza del cono?

La superficie conica offre area filtrante entro la lunghezza disponibile del tubo. Fori esposti, rete, bordi di saldatura e zone terminali coperte determinano l’area utile. Questa area viene confrontata con portata e capacità di raccolta nella scelta fra cono, tronco di cono e disco piano.

Richiesta tecnica

Definiscono le dimensioni, i mezzi filtranti, i giunti e i registri di ispezione prima di confermare l'ordine.
