KAIFIL

Fabbricazione su disegno

Pacchi filtranti multistrato

Pacchi filtranti sostituibili per polimeri fusi: strati sciolti, puntati, bordati e uniti per diffusione. Le sequenze comprendono 20/40/20 e 40/80/200/80/40 mesh. Ogni pacco è definito da ordine ingresso-uscita, filo e apertura, supporto, spessore finito e interfaccia con il cambiafiltro.

Esempio di strato
20 / 40 / 20 mesh
Esempio a cinque strati
40 / 80 / 200 / 80 / 40
Assemblaggio
Sfuso · saldato a punti · bordato
Pacchi filtranti multistrato
Componenti per la filtrazione metallicaConfigurazioni dei pacchi filtranti multistrato

Scegli in base al profilo di installazione

Configurazioni dei pacchi filtranti multistrato

Iniziare con la forma della cavità e l'interfaccia del cambiafiltri, definendo poi la sequenza degli strati, il supporto e il metodo di giunzione.

Pacchi filtranti multistrato

Trova un prodotto

3 prodotti

Confronta i pacchi filtranti multistrato

Pacchi filtranti per estrusione multistrato con bordi liberi, saldati a punti o bordati. I pacchi circolari, anulari e a rene combinano uno strato di separazione fine con strati di supporto adatti alla piastra forata o al cambiafiltri.

CostruzioneApplicazione e montaggioConferma preliminareTrova un prodotto

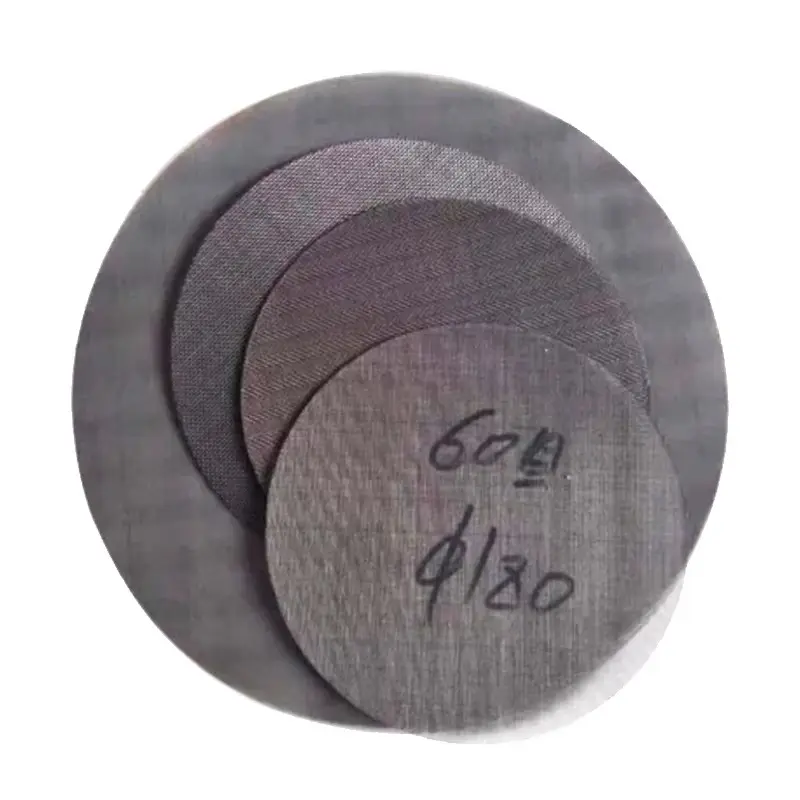

Pacchi filtranti multistrato rotondiL'installazione utilizza una cavità rotonda e un diametro esterno definito.Diametro esterno, sequenza degli strati, orientamento, supporto e spessore.Prodotti filtranti compatibili
Pacchi filtranti reniformi e ovaliIl cambiafiltro impiega una cavità a rene, ovale o di forma analoga.Contorno, orientamento, sequenza degli strati e elementi di posizionamento controllati.Prodotti filtranti compatibili

Cosa occorre per realizzare un pacco filtrante multistrato

Il pacco filtrante multistrato è definito dalla sequenza degli strati, dalla lega e dalla pressione che deve sostenere, e non da un singolo numero di maglia.

Inviare il proprio disegno
01

Sequenza degli strati

Elencare gli strati da monte a valle con numero di mesh, diametro del filo, tessitura e lega. Le sequenze 20/40/20 e 40/80/200/80/40 indicano l’ordine; la rete a valle sostiene il pacco sui fori della piastra forata. Includere spessore finito e direzione del flusso.

02

Cavità del cambia-filtro

Fornire profilo esterno, foro centrale, sede di appoggio e altezza massima del pacco finito.

03

Condizioni del fuso

Includere polimero, contenuto riciclato, portata in kg/h, temperatura del fuso e tipo di contaminante.

04

Andamento della pressione

Registrare la pressione differenziale all'avvio a filtro pulito e al cambio a portata e temperatura comparabili.

05

Grado di ritenzione

Indicare la luce netta dello strato di controllo in µm e il metodo di prova che determina la ritenzione nominale o assoluta delle particelle.

06

Movimentazione e altezza montata

Specificare strati sciolti, puntati, bordati o uniti; marcare l’ingresso e registrare lo spessore totale insieme all’ingombro di bordatura o saldatura.

Dalla specifica dello strato al pacco installabile

Ogni controllo collega la specifica del singolo strato al gruppo finito inserito nel cambiafiltro.

Punto di controlloDefinizione prima della produzioneFunzione al montaggioVerifica
Sequenza degli stratiPosizione, tessitura, mesh, filo e legaMantiene separazione, protezione e supporto nell’ordine previstoIdentità e ordine ingresso-uscita
Contatto del supportoForatura della piastra, tessitura di supporto e orientamentoTrasferisce il carico attraverso i fori della piastraAllineamento del supporto e passaggio libero
Ritenzione perimetraleLarghezza del bordo o disposizione dei punti; ingombro perifericoTrattiene il pacco nella fascia di appoggioPresa degli strati, profilo e spessore locale
Pacco installatoProfilo della tasca, aperture centrali e altezza chiusaAlloggia il gruppo completo nel cambiafiltroSpessore finito, allineamento e faccia d’ingresso

Costruzione

Come il pacco filtrante multistrato viene stratificato e unito

  • Strato filtranteLo strato fine scelto forma la barriera geometrica di separazione. Gli strati di supporto sostengono il carico di pressione mentre si accumula la contaminazione.
  • Rete di supportoUna rete grossolana scavalca le aperture della piastra forata e sostiene la tela fine sulla luce dei fori.
  • Movimentazione del paccoLa puntatura conserva l’ordine degli strati; il bordo contiene il perimetro. Strato di controllo, apertura e metodo di prova specificato definiscono il grado filtrante.
  • Sequenza e identificazioneIdentificare la faccia d’ingresso e registrare ogni strato nell’ordine. Abbinare il codice del pacco a tessitura, diametro del filo e lega per riprodurre integralmente il gruppo nei riordini.
Pacchi filtranti multistrato
01Strato filtrante
02Rete di supporto
03Movimentazione del pacco
04Sequenza e identificazione
Pacchi filtranti multistrato

Leggere la sequenza nel senso del flusso del polimero

L’elenco parte dal polimero in ingresso e termina alla piastra forata. Ogni strato riporta posizione, numero di mesh, diametro del filo, tessitura e lega; si identificano la rete che controlla la separazione e gli strati di protezione, drenaggio o supporto. Nelle sequenze 20/40/20 e 40/80/200/80/40, i mesh ripetuti descrivono l’ordine. Diametro del filo e tessitura completano la definizione dell’apertura. Un elenco così dettagliato consente ad acquisti, produzione e manutenzione di riconoscere la stessa costruzione.

La rete di supporto a valle trasferisce il carico dallo strato filtrante alla piastra forata. Si confrontano disposizione dei fili, foratura della piastra e luce libera tra i punti di contatto. La sezione mostra insieme faccia filtrante, supporto e orientamento della piastra, compresa l’eventuale protezione a monte. L’area aperta geometrica di una singola tela e il passaggio disponibile nel pacco assemblato descrivono parti diverse del percorso; per confrontare l’andamento della pressione si utilizza la disposizione effettiva degli strati.

Adattare il pacco completo al cambiafiltro

La tasca del cambiafiltro determina profilo finito e superficie di appoggio. Si specificano foro centrale o aperture reniformi, riferimenti di posizionamento, ingombro ammesso del bordo e altezza del gruppo chiuso. La bordatura occupa larghezza e aumenta lo spessore periferico; la puntatura crea giunzioni locali. Queste caratteristiche si rapportano alla fascia di serraggio affinché il pacco appoggi completamente e la rete copra la finestra di flusso. Spessore cumulativo degli strati sciolti e spessore finale del bordo trattenuto si registrano separatamente.

Al cambio filtro si confrontano codice del pacco e faccia d’ingresso con l’elenco degli strati prima del montaggio. Durante il trasferimento alla sede si mantiene l’allineamento e si verifica che bordo o punti di saldatura ricadano nell’incavo previsto. Pressione differenziale all’avvio pulito e al cambio si registrano insieme a temperatura e portata, rendendo confrontabili i cicli produttivi. I nastri filtranti continui a tessitura olandese inversa usano un’interfaccia ad avanzamento continuo; i pacchi discreti vengono alloggiati singolarmente e seguono la propria sequenza di sostituzione.

Pacchi filtranti multistrato

Applicazioni

I pacchi filtranti multistrato sono posizionati immediatamente a monte della piastra forata (distributore) ogni volta che il polimero fuso deve essere depurato prima di raggiungere la filiera.

Estrusione di film

Trattiene la contaminazione che causa difetti nel film, controllando al contempo la pressione del polimero fuso.

Riciclaggio e compounding

Utilizzare l'andamento della pressione differenziale per distinguere l'intasamento da una variazione della viscosità del fuso.

Pellettizzazione

Adattare la cavità del cambiatore e il supporto del pacco a un'erogazione stabile del polimero fuso.

Controllare il pacco come un insieme sovrapposto

L'identità e la sequenza degli strati sono importanti tanto quanto il profilo esterno.

Controllo qualità per componenti di filtrazione
Pacchi filtranti multistrato: Distinta degli strati
Distinta degli strati

Distinta degli strati

Verificare il numero di maglia, la sequenza, l'armatura e il diametro del filo.

Allineamento degli strati

Verificare l'allineamento dei fori centrali, dei profili a rene e del bordo.

Altezza di installazione

Misurare lo spessore assemblato comprese le saldature o gli anelli di bordo.

Identità al cambio

Verificare codice, faccia d’ingresso, sequenza trattenuta e bordo finito rispetto al disegno del cambiafiltro. Conservare i ricambi in piano con identificazione della costruzione.

Pacchi filtranti multistrato

Domande prima dell'ordine

Quale strato è rivolto verso il flusso di polimero fuso in arrivo?

Utilizzare la sequenza di strati approvata da monte a valle. Uno strato protettivo grossolano a monte e uno strato di supporto a valle svolgono funzioni differenti; duplicare una stratificazione senza considerare la direzione del flusso può invertire tali funzioni.

Cosa provoca un rapido aumento della pressione differenziale?

Possono contribuire l'accumulo di contaminazione, un fuso più freddo o più viscoso, un'area aperta ridotta, un pacco filtrante non corretto o un flusso limitato attraverso la piastra forata. Confrontare la temperatura e la portata prima di sostituire la rete metallica.

Sono sempre necessari tre o cinque strati?

No. Ogni strato deve avere uno scopo ben preciso: separazione, protezione, drenaggio o supporto. Il cambiafiltro e le condizioni del polimero fuso determinano il pacco filtrante multistrato.

Come si indica il flusso in una sequenza mesh simmetrica?

Marcare la faccia d’ingresso ed elencare ogni strato verso la piastra forata, con filo, tessitura e lega. I mesh ripetuti descrivono posizioni; la definizione completa identifica le funzioni filtranti e di supporto.

Quali spessori servono per un pacco filtrante bordato?

Fornire spessore degli strati assemblati, spessore finito della bordatura e altezza chiusa ammessa nella tasca. Includere sporgenze delle saldature e larghezza dell’appoggio per definire il pacco nella posizione serrata.

Richiesta tecnica

Definiscono le dimensioni, i mezzi filtranti, i giunti e i registri di ispezione prima di confermare l'ordine.
