Rotoli e fogli di mezzo filtrante

Lastre in rete metallica sinterizzata a cinque strati

Kaifil fornisce rete metallica sinterizzata a cinque strati in acciaio inox 304 o 316L, in lastre piane o semilavorati tagliati a disegno. La serie da 1,7 mm abbina 11 gradi nominali ai relativi valori di portata d’aria.

Filtri e materiali filtranti in metallo sinterizzato
Costruzione
Rete metallica tessuta a cinque strati sinterizzata sotto vuoto
Gradi nominali di filtrazione
1 / 2 / 5 / 10 / 15 / 20 / 25 / 30 / 50 / 70 / 100 µm
Spessore del laminato
1.7 mm
Gradi di acciaio inossidabile
304 / 316L

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Specifiche tecniche

Lastre in rete metallica sinterizzata a cinque strati
ParametroSpecificaNote
CostruzioneRete metallica tessuta a cinque strati sinterizzata sotto vuoto—
Gradi nominali di filtrazione1 / 2 / 5 / 10 / 15 / 20 / 25 / 30 / 50 / 70 / 100 µm—
Spessore del laminato1.7 mm—
Gradi di acciaio inossidabile304 / 316L—
Formati delle lastre500 × 1000 / 600 × 1200 / 1000 × 1200 mm—
Forme di fornituraLastre piane / semilavorati tagliati a disegno—
Funzioni degli stratiProtezione / filtrazione / drenaggio / due tele di supporto—
Pressione differenziale di prova della permeabilità all'aria1000 PaLa tabella dei gradi abbina ogni grado nominale al suo valore di portata d'aria.

Materiali: Acciaio inox 304 / 316L

Dettagli del prodotto

Sequenza degli strati e direzione di filtrazione

Durante la sinterizzazione sotto vuoto, le cinque tele metalliche si uniscono nei punti di contatto. Il flusso entra dal lato protettivo. Mantieni il riferimento al lato di ingresso durante il taglio e la formatura.

Scegliere insieme il grado e la capacità di portata

Confronta i gradi in base alla portata d’aria per unità di superficie a 1000 Pa. Dimensiona la superficie filtrante in esercizio in base al fluido effettivo, alla viscosità alla temperatura di esercizio, al carico di solidi, alla portata richiesta e alla perdita di carico ammissibile a filtro pulito.

Scarica i dati S01 della rete a cinque strati in PDF, XLSX o CSV

Formati delle lastre e montaggio

Ordina lastre da 500 × 1000 mm, 600 × 1200 mm o 1000 × 1200 mm, oppure invia il disegno dei semilavorati. Per dischi o pannelli con telaio, quota il passaggio libero, la battuta di tenuta continua e la distanza tra gli appoggi. Per cilindri calandrati, indica il lato interno, la giunzione longitudinale e i raccordi terminali. Dimensiona gli appoggi e la tenuta per le pressioni differenziali di filtrazione e controlavaggio.

Controlli in accettazione e pulizia

Verifica la marcatura della lega e del lotto, il lato di ingresso, lo spessore e la planarità rispetto al disegno. Controlla i bordi per individuare bave, danni o separazione degli strati. Per le prove di portata o integrità, concorda area del provino, fluido di prova, direzione del flusso, pressione differenziale e limite di accettazione. Per la prova del punto di bolla indica anche il liquido di bagnatura. Dopo il controlavaggio o la pulizia a ultrasuoni, confronta la perdita di carico a filtro pulito alla stessa portata e temperatura.

Scelta del supporto posteriore

La lastra a cinque strati comprende due tele di supporto. Se il disegno prevede una tela supplementare, scegli la costruzione rinforzata a sei strati. Con una lamiera forata rigida, abbina alla rete filtrante lo spessore della lamiera, lo schema di foratura e l’area di passaggio libera. Ogni costruzione ha una sequenza di strati e dati di selezione propri.

Rete sinterizzata a sei strati con tela di supporto aggiuntiva

Rete sinterizzata con supporto in lamiera forata

Confronta tele tessute, reti sinterizzate, feltri metallici e mezzi in polvere

Struttura a cinque strati

Struttura a cinque strati

La sequenza degli strati collega filtrazione, distribuzione del flusso e supporto meccanico.

StratoFunzionePosizione
1. Rete di protezioneProtegge lo strato fine di controlloLato alimentazione
2. Rete di controlloDetermina il grado nominale di filtrazioneSotto la rete di protezione
3. Rete di drenaggioDistribuisce il flusso sul supportoStrato intermedio
4. Rete di supporto 1Sostiene gli strati finiA valle
5. Rete di supporto 2Rinforza il laminatoFaccia posteriore
Permeabilità all’aria per 304 / 316L a 1000 Pa

Permeabilità all’aria per 304 / 316L a 1000 Pa

Grado nominale (µm)Permeabilità all'aria (L/(min·dm²))Spessore (mm)Pressione al punto di bolla del laminato (Pa)
11801.75300–6000
22401.74300–5000
52601.73000–3700
103101.72800–3300
153501.72000–2600
204501.71800–2300
256201.71500–1900
306901.71230–1700
508501.7860–1200
709001.7690–1100
10010801.7630–1000

I valori si riferiscono alla serie a cinque strati da 1,7 mm. Per il collaudo del lotto con prova del punto di bolla, indica il liquido di bagnatura, il metodo di prova e i limiti di accettazione.

Dal laminato al componente filtrante definito

Dal laminato al componente filtrante definito

Forma finitaDimensioni e interfacceDettaglio di trasformazione
Disco pieno o anulareDiametro esterno, apertura centrale, diametro attivo e sede di tenutaTagliare il laminato al contorno finito mantenendo un bordo legato continuo.
Pannello filtrante pianoLunghezza, larghezza, finestra attiva e sovrapposizione del telaioIl telaio sostiene il pannello e definisce la tenuta periferica.
Elemento cilindricoDiametro, lunghezza, giunto longitudinale e sedi dei raccordi terminaliCalandrare il foglio con l’orientamento definito e chiudere giunto e interfacce terminali.
Leghe speciali a disegno

Leghe speciali a disegno

Per Monel 400, Inconel 600, leghe della famiglia Hastelloy C, inox duplex, 310S o 904L, indica il grado esatto di ogni strato, lo spessore totale, il formato e la prova di accettazione.

Famiglia di materialiGradi
Monel400
Inconel600
HastelloyC
Acciaio inox duplexAcciaio inox duplex
310S / 904L310S / 904L
Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini ordinari di lastre e semilavoratiIl preventivo si basa sul formato e sulla quantità di lastre oppure sul numero di semilavorati. Il valore ordinario di un ordine di materiale è di 3000 USD.

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Selezionare il grado di controllo
Scegliere un grado micron nominale dalla tabella delle prestazioni e identificare i solidi trattenuti.
Assegnare l'area di filtrazione
Fornire portata, viscosità del fluido e caduta di pressione a elemento pulito target per dimensionare il mezzo attivo.
Definire il pezzo finito
Nei pezzi piani mantieni la fascia di tenuta all’esterno della luce libera di passaggio. Per un cilindro calandrato, usa il verso del flusso per posizionare la tela fine rispetto alla giunzione longitudinale e ai raccordi terminali.
Impostare il ciclo di pulizia
Prima di scegliere il controlavaggio, verifica gli appoggi e la tenuta a flusso invertito. Confronta la perdita di carico a filtro pulito prima e dopo la pulizia, a parità di portata e temperatura.

Applicazioni

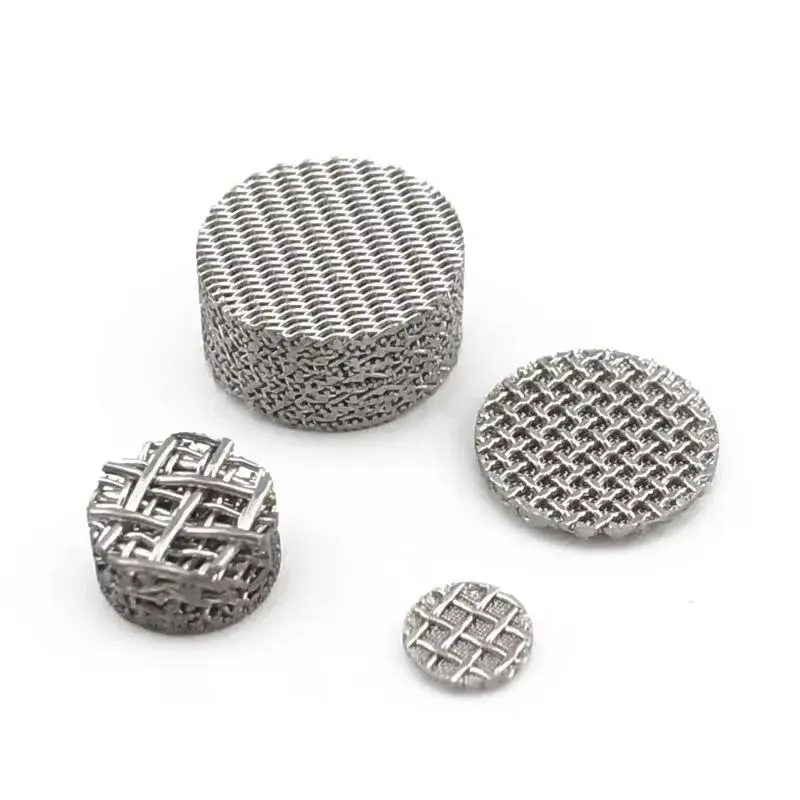

Dischi filtranti di processo riutilizzabili

Le sagome rigide legate forniscono una superficie filtrante con struttura di supporto integrale.

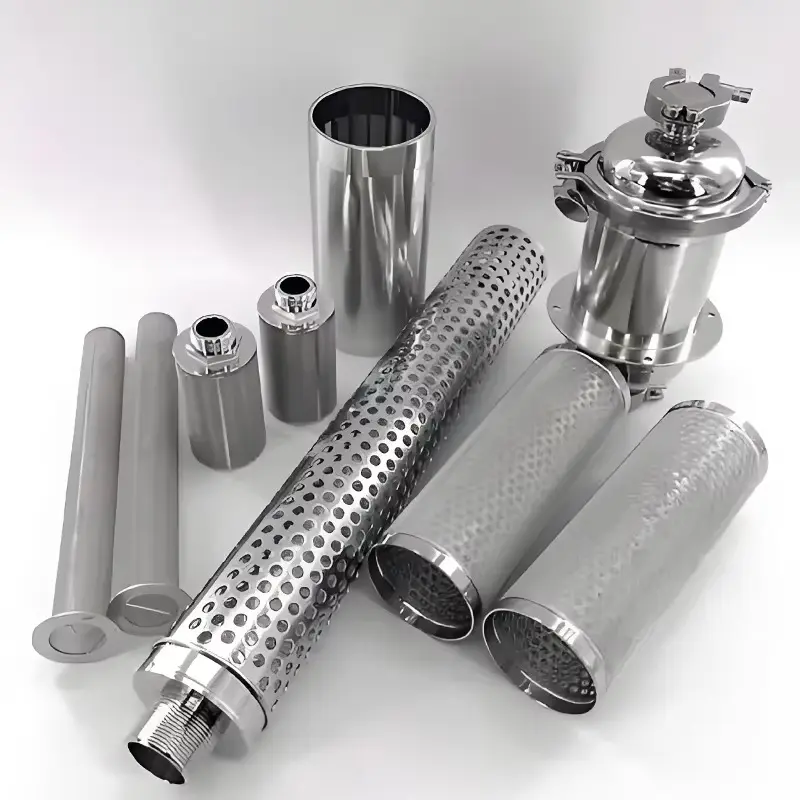

Fabbricazione di cartucce

Laminati formati e uniti creano pareti di mezzo cilindriche per cartucce filtranti metalliche.

Pannelli filtranti montati su telaio

Definisci insieme il passaggio libero e la battuta di tenuta. Prevedi il supporto del pannello in filtrazione e durante l’eventuale controlavaggio.

Domande frequenti

Qual è la funzione di ciascuno strato?

La rete esterna protegge la rete di controllo fine. Una rete di drenaggio distribuisce il flusso e due reti di supporto sostengono il laminato.

In cosa differiscono le reti sinterizzate a cinque e a sei strati?

Una costruzione a sei strati aggiunge uno strato di supporto per aumentare il sostegno strutturale. La sequenza degli strati e lo spessore finito identificano la costruzione.

Come si confronta la permeabilità all'aria?

Confrontare la portata d'aria per unità di superficie a parità di pressione differenziale. La tabella in questa pagina utilizza 1000 Pa.

Quali informazioni sono necessarie per un disco filtrante tagliato su misura?

Fornire diametro esterno, apertura centrale, grado nominale, spessore, larghezza di tenuta, quantità e disegno di installazione.
