Un inserto filtrante flangiato combina un corpo filtrante cilindrico o a forma di cestello con una flangia che posiziona, sigilla e trattiene l'elemento nell'apparecchiatura. L'interfaccia della flangia, il supporto del mezzo filtrante e le caratteristiche di rimozione devono essere progettati come un unico assieme.
Setacci in lamiera perforataShare a drawing, reference sample or application requirements to discuss the configuration.

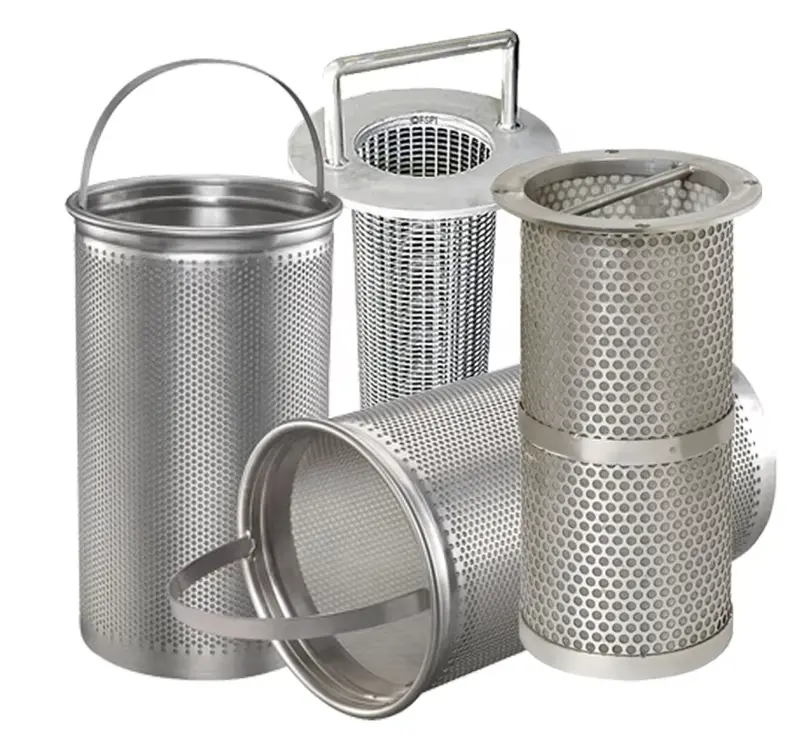

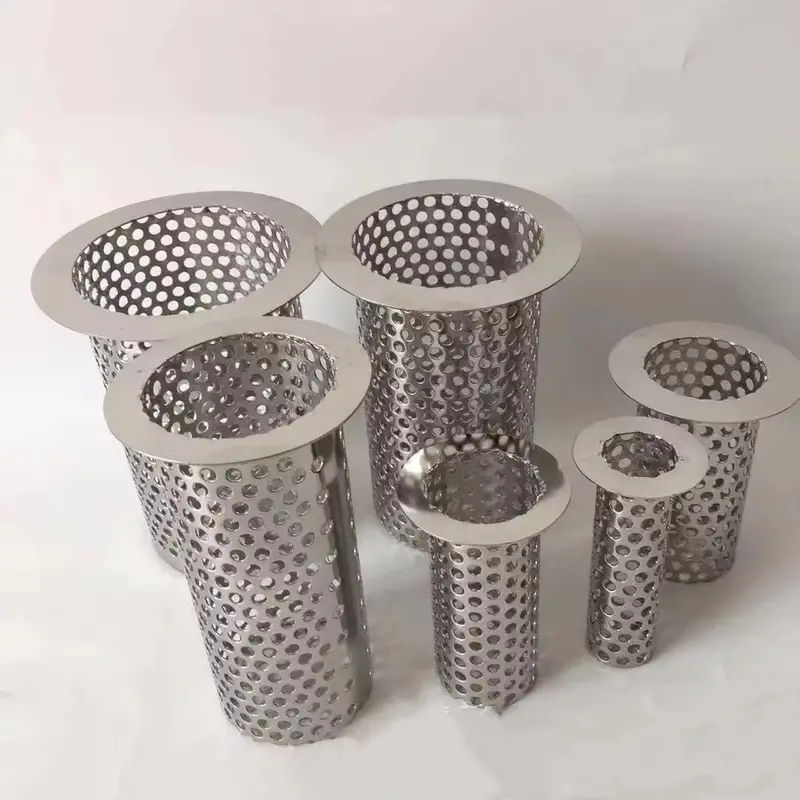

Flanged perforated component examples; mesh lining is specified separately.
| Parameter | Specification | Notes |
|---|---|---|
| Mezzo filtrante | Struttura filtrante metallica perforata, rivestita in rete o secondo specifica | — |
| Flangia | Flangia, collare o bordo di tenuta definiti da disegno | — |
| Corpo del cestello filtrante | Corpo tubolare o cestello filtrante con terminazione concordata | — |
| Materiale | Grado di acciaio inossidabile o lega specifica concordati per l'applicazione | Confermare la compatibilità dei fluidi, dei supporti, dei collegamenti e dei materiali di giunzione con il processo e i prodotti chimici di pulizia. |
| Dimensioni | Prodotto in conformità al disegno approvato e alle tolleranze concordate | Fornire il diametro esterno della flangia, l'alesaggio, lo spessore, la disposizione dei bulloni se presente, la finitura della sede, il diametro del corpo e la lunghezza di inserimento. Indicare la posizione della guarnizione e il gioco di montaggio consentito. |
| Condizioni di esercizio | Fluido di processo, temperatura, portata e pressione differenziale da specificare | I limiti dipendono dalla costruzione completa; non è applicabile alcun valore nominale universale di pressione o temperatura. |
| Ispezione | Dimensioni, identificazione dell'elemento filtrante, giunti e condizioni visive | I test speciali richiedono un metodo, un piano di campionamento e criteri di accettazione concordati. |
| Base dell'ordine | Quantità, fase di campionatura, documentazione e imballaggio concordati in fase di offerta | I tempi di consegna e la quantità minima d'ordine dipendono dal materiale confermato e dall'ambito di fabbricazione. |
| Esempio di specifica | Esempio: apertura del tessuto 100 µm; accoppiamento flangia secondo disegno | — |
| Esempio di disegno | elemento Ø40 / flangia Ø55 / lunghezza 100 mm | Accoppiamento con l'alloggiamento tridimensionale a titolo illustrativo; la sede della flangia e la superficie di tenuta della guarnizione devono corrispondere all'attacco. |
| Esempio di rete metallica | 100 mesh / Ø0.10 filo / 0.154 apertura netta mm | Calcolo della tessitura quadra; il grado di filtrazione effettivamente assemblato richiede il mezzo filtrante e la base di prova specificati. |
| Esempio di flangia radiale | (55−40)/2 = 7.5 mm | Larghezza flangia disponibile indicativa prima dei fori per bulloni o degli elementi di tenuta. |
Materials: Grado di acciaio inossidabile o lega specifica concordati per l'applicazione
La flangia posiziona l'inserto e fornisce un'interfaccia di appoggio o di fissaggio. Ciò non rende automaticamente il pezzo una flangia per tubazioni con pressione nominale. Il corpo filtrante, il giunto flangiato e il percorso di tenuta devono essere esaminati come un unico componente per evitare che il fluido aggiri la superficie filtrante prevista.
Fornire il diametro esterno della flangia, l'alesaggio, lo spessore, la disposizione dei bulloni se presente, la finitura della sede, il diametro del corpo e la lunghezza di inserimento. Indicare la posizione della guarnizione e il gioco di montaggio consentito.
Confermare la direzione del flusso, la pressione differenziale, le vibrazioni, la corrosione e il metodo di smontaggio. Qualsiasi funzione di contenimento della pressione o requisito normativo deve essere esplicitamente identificato per una valutazione separata.
Confermare la revisione del disegno, la designazione del materiale, le dimensioni critiche e i documenti di ispezione prima della fabbricazione. Concordare le modalità di controllo dell'identità del supporto, dei giunti, dei bordi e del grado di pulizia. Se è richiesto un campione o un primo pezzo, definire la fase di approvazione prima della produzione in serie. Le prove di flusso, pressione o ritenzione devono includere il metodo di prova e il limite di accettazione; il solo aspetto visivo non verifica le prestazioni di filtrazione.
Componenti di filtrazione rimovibili posizionati tramite un collare o una flangia all'interno dell'apparecchiatura.
Inserti di ricambio realizzati su misura secondo disegno, completi di sedi, guarnizioni e spazi di estrazione corrispondenti.
Sottocomponenti flangiati forniti per l'integrazione in un assieme progettato dal cliente.
Include these details when discussing your requirements.
No. Una flangia o un bordo di posizionamento hanno il solo scopo di posizionare l'inserto. Qualora siano richieste una flangia standardizzata o una funzione di tenuta della pressione, fornire la normativa, la classe e le condizioni di progetto per la valutazione.
Fornire il fluido o gas di processo, la temperatura, i prodotti chimici di lavaggio e l'esposizione alla corrosione. Il grado deve essere idoneo a ogni componente a contatto con il fluido, inclusi supporti, giunti e tenute. La compatibilità finale viene confermata in base alle effettive condizioni di esercizio.
Fornire il diametro esterno della flangia, l'alesaggio, lo spessore, la disposizione dei bulloni se presente, la finitura della sede, il diametro del corpo e la lunghezza di inserimento. Indicare la posizione della guarnizione e il gioco di montaggio consentito. Includere inoltre il materiale, le condizioni operative, la quantità richiesta e qualsiasi requisito relativo a campioni o documenti di ispezione.
I registri dei materiali, i controlli dimensionali e altri documenti concordati possono essere inclusi nell'ambito dell'ordine. Specificare tracciabilità, tipo di documento ed eventuali prove speciali prima della richiesta di offerta.
Explore related products and technical guidance.

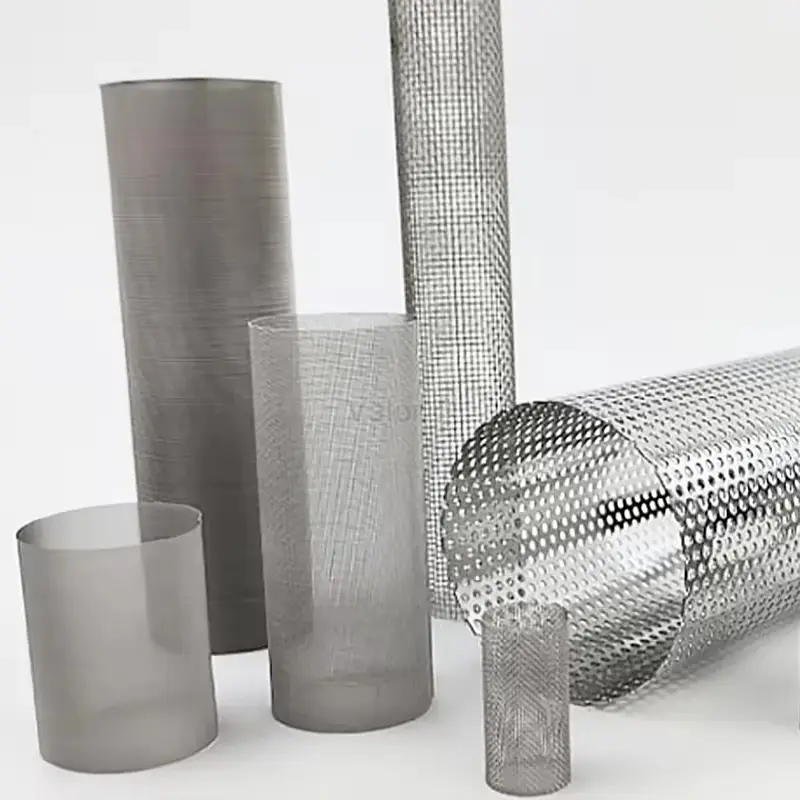

Un nucleo di supporto perforato è la struttura portante e di drenaggio posta dietro un mezzo filtrante flessibile o plissettato.
