Cestelli filtranti

Cestelli filtranti rivestiti in rete metallica

Cestelli filtranti di ricambio con rete tessuta fine e guscio perforato, realizzati secondo le quote di appoggio, tenuta ed estrazione dell’alloggiamento esistente.

Setacci in lamiera perforata
Geometria della rete

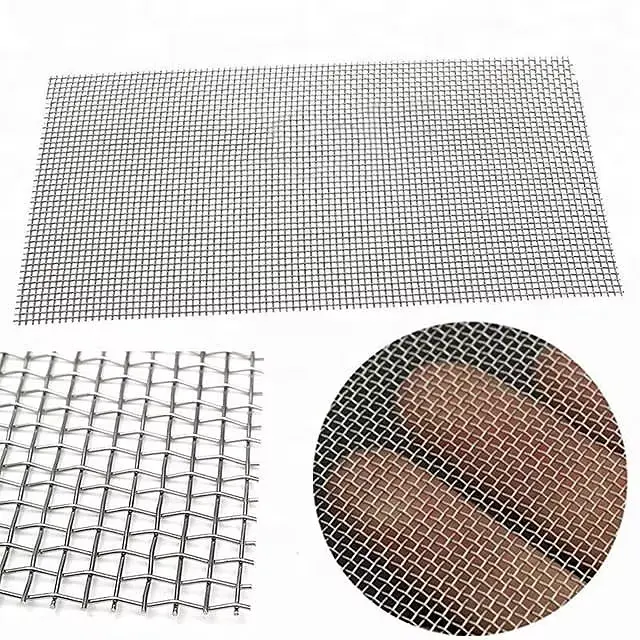

Rete metallica tessuta
Supporto perforato
Guscio perforato
Fissaggio del rivestimento
Fisso o estraibile
Accoppiamento
Bordo di appoggio, tenuta e maniglia

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

Costruzione e funzione

Una rete metallica fine riveste parete e fondo. La giunzione longitudinale, il raccordo al fondo e il fissaggio al bordo chiudono la superficie filtrante. Il rivestimento fisso rimane sul cestello durante la pulizia. Quello estraibile è trattenuto da un anello separato e si sfila dall’alto dopo averlo sganciato.

Montaggio e controllo

Verificare identificazione e luce della rete rispetto alla specifica. Esaminare tutta la giunzione longitudinale, il perimetro del fondo e il bordo per rilevare fessure, lembi liberi e bave. Controllare il corretto appoggio dell’anello dopo il rimontaggio. Definire i limiti di pressione differenziale a cestello pulito e intasato separatamente dalla classe di pressione dell’alloggiamento.

Quote a disegno per un cestello di ricambio

Quote a disegno per un cestello di ricambio

Elemento del disegnoQuote e configurazione
Bordo e sedeIndicare il diametro esterno del bordo, il diametro di accoppiamento della sede, la larghezza di appoggio e lo spessore della flangia (mm). Usare il piano di appoggio come riferimento.
Superficie di tenutaIndicare diametro interno, diametro esterno e spessore della guarnizione (mm), posizione e superficie di contatto lungo il bordo.
Corpo e fondoQuotare il diametro esterno massimo e la profondità dal piano di appoggio al punto più basso (mm). Rappresentare il profilo del fondo.
Ingombro di estrazioneRappresentare la posizione della maniglia e misurare il gioco sotto il coperchio e lungo il percorso di estrazione (mm).
Rete e mantello di supportoRappresentare la sequenza degli strati, le giunzioni longitudinale e di fondo e il fissaggio permanente o l’anello rimovibile. Indicare diametro e passo dei fori, spessore della lamiera (mm) e area perforata utile del mantello.
Rivestimento filtrante, corpo del cestello e bordo di appoggio

Rivestimento filtrante, corpo del cestello e bordo di appoggio

Il rivestimento fine definisce l’apertura di filtrazione; il corpo forato lo sostiene. Collocare il rivestimento contro il lato di supporto previsto per il flusso e chiuderne la giunzione laterale e il perimetro del fondo, così che il fluido attraversi la superficie filtrante prevista. Il bordo porta il cestello nella sede; la faccia di contatto e la guarnizione specificate separano i passaggi di ingresso e uscita.

Calcolo dell’area aperta della perforazione · Calcolatore della luce di maglia

Cestelli filtranti rivestiti in rete metallica — Specifiche della tela di rivestimento

Cestelli filtranti rivestiti in rete metallica — Specifiche della tela di rivestimento

Numero di maglie / polliceDiametro filo (mm)Apertura libera (mm)Area aperta della rete (%)
40 × 400,2540,3836,0
40 × 40 (Geometria calcolata)0,2500,38536,8
80 × 800,1400,1831,4
100 × 1000,1020,1536,0
200 × 2000,05330,073733,6

Geometria a maglia quadrata per scegliere la rete. Specificare insieme numero di maglie, diametro del filo e luce libera. Per la riga calcolata 40 × 40 vale 25,4 ÷ 40 − 0,250 = 0,385 mm. Indicare a parte il metodo e il criterio di accettazione dell’eventuale prova di ritenzione. L’area aperta si riferisce alla rete tessuta. Per la riga calcolata, (0,385 ÷ 0,635)² × 100 dà 36,8%.

Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinari50 pezzi oppure 3.000 USD per ordine.
Documenti di controlloNell’ordine indicare le quote del cestello e l’identificazione della rete da registrare, con metodo e criterio di accettazione dell’eventuale prova di ritenzione.

Specifiche tecniche

Cestelli filtranti rivestiti in rete metallica
ParametroSpecificaNote
Geometria della reteRete metallica tessutaSpecificare insieme tessitura, numero di maglie, diametro del filo e luce.
Supporto perforatoGuscio perforatoIndicare nel disegno diametro fori, passo, spessore di lamiera e zona perforata utile.
Fissaggio del rivestimentoFisso o estraibileChiudere la giunzione longitudinale e quella di fondo. Definire fissaggio perimetrale fisso o anello estraibile.
AccoppiamentoBordo di appoggio, tenuta e manigliaMisurare la profondità dal piano di appoggio. Per il bordo, la tenuta e l’ingombro di estrazione, vedere la tabella delle quote.
MaterialeAcciaio inox 304 / 316L—

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Scelta della rete e del fissaggio
Scegliere la luce libera in base ai solidi da trattenere. Usare una rete fissa per pulirla nel cestello o estraibile per pulirla separatamente.
Verifica del flusso e della pressione differenziale
Disporre la rete in modo che il flusso la prema contro il supporto. Dimensionare la superficie filtrante esposta in base a portata, viscosità e carico di solidi. Indicare i limiti di pressione differenziale a cestello pulito e carico, separatamente dalla classe di pressione del corpo.

Applicazioni

Liquidi di processo

A monte di pompe o scambiatori, dimensionare la superficie filtrante utile secondo portata, viscosità e carico di solidi. Stabilire la pressione differenziale ammessa a cestello carico.

Cestelli di ricambio

Per sostituire un cestello in un filtro singolo, fornire modello dell’alloggiamento, disegno della sede o campione non usurato. Verificare lo spazio sotto il coperchio e il percorso di estrazione per la pulizia.

Domande frequenti

Cosa definisce l’assieme installato?

Sede flangia e guarnizione controllano il percorso attorno al cestello. Il disegno riporta rete, flusso, fori, bordo, profondità e maniglia. Ogni componente ha una lega distinta. Si verificano rete e apertura, contatto, giunti, bordi lisci e accoppiamento. La pulizia elimina anche i detriti fra rete e supporto.

Come lavorano insieme mezzo e supporto?

Il cestello rivestito separa la rete fine dal mantello forato portante. La rete definisce l’apertura e il mantello sostiene pressione differenziale e movimentazione. Il rivestimento segue parete e fondo; giunti e fissaggio al bordo formano un confine continuo. Anelli trattengono il rivestimento rimovibile, mentre quello fisso ha una giunzione periferica definita.

Come si pulisce un rivestimento estraibile?

Isolare e scaricare l’alloggiamento secondo procedura prima di sollevare il cestello. Sganciare l’anello, estrarre la rete e pulire separatamente i due elementi con il metodo concordato. Controllare le giunzioni e riposizionare anello e guarnizione prima del montaggio.
