Cilindri e tubi filtranti

Cilindri filtranti in rete metallica

Kaifil produce su disegno cilindri filtranti in tela metallica tessuta con saldatura longitudinale per aspirazioni di pompe, filtri per irrigazione e inserti estraibili. Luce di maglia, estremità ed eventuale supporto forato sono definiti in base all’alloggiamento e al flusso.

Rete metallica
Dimensioni di montaggio
Diametro esterno, diametro interno e lunghezza totale da disegno
Strato filtrante
Tela tessuta in acciaio inox
Struttura della parete
Tela monostrato, multistrato o con supporto forato
Attacchi terminali
Lisci, bordati, con collare o flangiati

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

Dalla tela al cilindro finito

La tela viene tagliata secondo la circonferenza sviluppata, calandrata e unita lungo una giunzione longitudinale. La tela forma la superficie filtrante, la giunzione chiude la circonferenza e il rinforzo terminale mantiene la circolarità durante montaggio e smontaggio. Il tubo monostrato, la tela su anima forata e il cilindro con collari sono configurazioni distinte.

Strato filtrante, supporto e terminali

La distinta separa materiale e tessitura della tela, supporto forato, anelli terminali, flangia e accessori di estrazione. La tela determina l'apertura; l'anima forata sostiene il carico radiale. Gli anelli posizionano la tela e proteggono il bordo tagliato. La flangia forma la superficie di montaggio, mentre la maniglia facilita l'estrazione. I gradi 304 o 316L vengono indicati separatamente per tela e parti lavorate.

Cilindri filtranti in verticale con rete metallica fine e grossolana

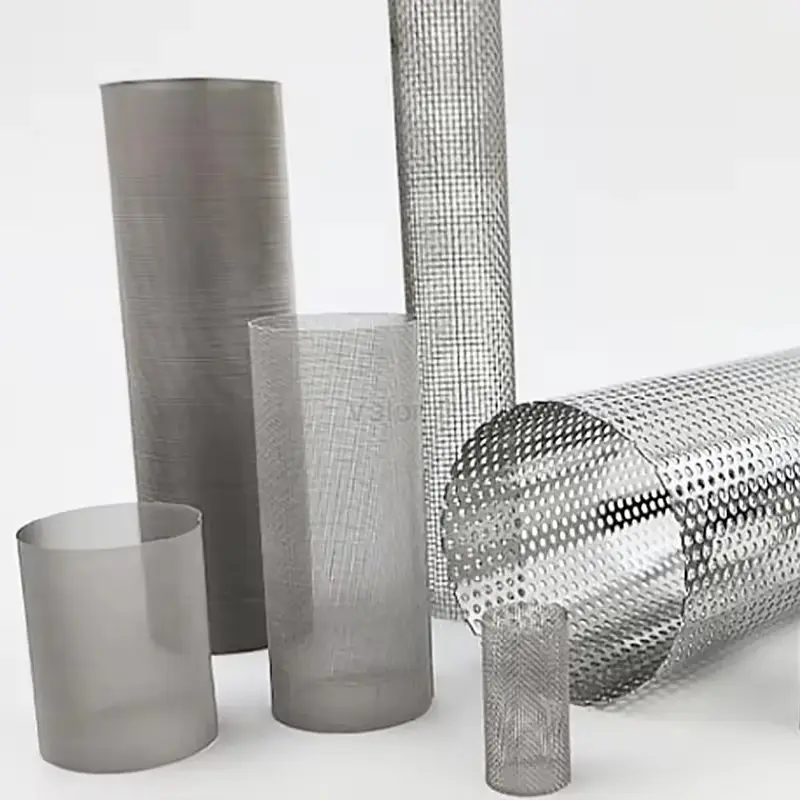

La foto di catalogo mostra cilindri diritti con pareti in rete a maglia fine e grossolana.

Direzione del flusso e supporto

Nel flusso dall'esterno all'interno, la tela è a monte del supporto interno e trattiene i solidi sulla superficie esterna. Nel flusso inverso, il supporto è esterno e i solidi si raccolgono all'interno. Il controlavaggio inverte il carico: il disegno definisce anche sostegno e fissaggio della tela durante la pulizia. I fori del supporto costituiscono passaggi di flusso dietro la tela.

Anime di supporto forate · Area aperta e supporto forato · Tabelle delle specifiche delle tele metalliche

Apertura della configurazione 3D visualizzata

Il cilindro visualizzato misura Ø80 × 200 mm. La tela a maglia quadra ha 20 mesh e filo da 0,25 mm: passo = 25,4/20 = 1,27 mm, apertura libera = 1,02 mm e area aperta geometrica = (1,02/1,27)² = 64,5%. Questa percentuale riguarda la tela. Sovrapposizione della giunzione, anelli e supporto riducono l'area esposta dell'assieme.

Schema 3D ruotabile · Cilindri saldati per apparecchiature industriali

Accoppiamento delle estremità e montaggio

Misurare il diametro di sede, la profondità utile d’inserimento e lo spazio di estrazione. L’estremità liscia entra nella sede, l’anello o il collare fornisce una battuta e la flangia posiziona la giunzione bullonata. Indicare sul disegno larghezza di appoggio, superficie di tenuta e posizione del giunto. Posizionare entrambe le estremità in modo uniforme e verificare eventuali passaggi di fluido presso la tenuta o il giunto.

Giunto longitudinale, circolarità e collaudo

Specificare il giunto di testa o sovrapposto e la sporgenza massima della saldatura. Dopo la giunzione, verificare diametro esterno e circolarità alle estremità, a metà lunghezza e vicino al giunto. Controllare lunghezza totale, fili liberi, continuità del giunto e fissaggio della tela al supporto. Misurare la luce libera con il metodo concordato per le tele tessute. In caso di controlavaggio, concordare pressione differenziale nei due sensi e prova di accettazione prima della produzione.

Disegno e collaudo del cilindro

Disegno e collaudo del cilindro

CaratteristicaDa indicare sul disegnoDa verificare sul pezzo finito
Diametro esterno (DE)Diametro del corpo e diametro di battuta alle due estremità, con tolleranze.Misurare alle estremità e a metà lunghezza. Controllare rotondità e gioco in corrispondenza della giunzione.
Diametro interno (DI)Passaggio libero attraverso i terminali e l’eventuale manicotto di supporto.Controllare il diametro minimo dopo la giunzione.
Lunghezza totaleFaccia di riferimento, lunghezza totale e profondità utile di inserimento.Controllare la lunghezza tra le facce e lo spazio di estrazione.
Giunzione longitudinaleGiunto di testa o sovrapposto, posizione e sporgenza massima.Controllare la continuità, i fili liberi e l’accoppiamento lungo il giunto.
Attacchi terminaliTipo di estremità, dimensioni di anelli o flange, larghezza della battuta e superficie di tenuta.Controllare l’allineamento delle battute e gli eventuali percorsi di bypass presso la tenuta.
Supporto foratoLato del supporto, diametro e passo dei fori, spessore della parete e fissaggio della rete.Controllare ordine degli strati, fissaggio e passaggi di flusso.
Tela metallica a maglia quadrata

Tela metallica a maglia quadrata

Numero di maglie / polliceDiametro filo (mm)Apertura libera (mm)Configurazione
100.641.91Geometria della tela
200.5080.76Geometria della tela
200,251,02Schema 3D
400.2540.38Geometria della tela
800.1650.15Geometria della tela

Ogni riga abbina il numero di maglie per pollice al diametro del filo e alla luce libera. Distinguere le due righe da 20 maglie per pollice quando si sceglie un ricambio. L’area aperta della tela è geometrica. Per il cilindro, sottrarre la superficie coperta da sormonto, anelli e supporto.

Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinari50 pezzi oppure 3.000 USD per ordine.
Dimensioni e tele dei progetti

Dimensioni e tele dei progetti

ProgettoDimensioni specificateTela specificataFase di consegna
Cilindri saldati per apparecchiature industrialidiametro 22 mm; lunghezza 32 mm / diametro 26 mm; lunghezza 49,6 mmAISI 304 (1.4301), luce libera di 800 µm, filo da 0,25 mmCampioni consegnati
Cilindri in tela fine con supporto foratodiametro 49, 94, 112 mm; lunghezza 493 mmTela da 33 µm e supporto foratoOrdine di prova consegnato (6 set, 18 cilindri)
Elementi filtranti per irrigazione3/4 × 1 poll. / 1,5 × 2 poll.30, 50, 100, 150 e 200 maglie per polliceProgetto consegnato. Dimensioni e conteggi mesh della richiesta iniziale.

Schema 3D ruotabile

Esamina la superficie filtrante cilindrica in acciaio inox, le estremità aperte e la giunzione longitudinale. La configurazione Ø80 × 200 mm mostra rete da 20 mesh, filo da 0,25 mm e apertura libera da 1,02 mm per definire diametro, lunghezza e rinforzi terminali.

Caricamento modello 3D

Caricamento modello 3D

Trascina per ruotare · Scorri o pizzica per ingrandire
Scarica GLB

Specifiche tecniche

Cilindri filtranti in rete metallica
ParametroSpecificaNote
Dimensioni di montaggioDiametro esterno, diametro interno e lunghezza totale da disegnoIndicare diametro di accoppiamento, tolleranza e spazio di estrazione.
Strato filtranteTela tessuta in acciaio inoxSpecificare insieme tessitura, diametro del filo e luce libera.
Struttura della pareteTela monostrato, multistrato o con supporto foratoIndicare sequenza degli strati, fissaggio e sensi del flusso normale e di controlavaggio.
Attacchi terminaliLisci, bordati, con collare o flangiatiIndicare entrambe le estremità, larghezza di appoggio e superficie di tenuta.
Opzioni di materiale304 / 316LIndicare separatamente il grado di acciaio della rete, del supporto e dei terminali.
Condizioni di esercizioPortata, liquido, temperatura e pressione differenzialeIndicare le condizioni a filtro pulito, intasato e in controlavaggio.
Giunzione longitudinaleGiunto di testa o sovrapposto, posizione e sporgenza massima.Controllare la continuità, i fili liberi e l’accoppiamento lungo il giunto.

Materiali: Acciaio inox 304 e 316L per tela, supporto e terminali; la specifica dell'assieme identifica il materiale di ogni componente.

Applicazioni

Setacci di aspirazione per pompe

Un cilindro rimovibile può proteggere l'aspirazione di una pompa dai detriti previa verifica dell'area aperta disponibile e dell'accessibilità per la pulizia.

Rivestimenti dell'alloggiamento sostituibili

Verificare la corrispondenza del diametro di sede e della lunghezza con un recipiente esistente prima di scegliere una tela metallica più fine.

Vagliatura delle acque di processo

Utilizzare un tessuto metallico resistente alla corrosione e una disposizione di supporto adeguata alla pressione differenziale.

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Confermare l'installazione
Specificare diametro esterno o diametro interno finito, lunghezza, rotondità, posizione della giuntura ed eventuali fori di montaggio o intagli. Estremità lisce, bordi sagomati o collari saldati; documentare la modalità di posizionamento del tubo e i sistemi di prevenzione del bypass.
Scegli la superficie filtrante
Definire il numero di maglia insieme al diametro del filo e alla trama; calcolare l'apertura libera in base alla specifica effettiva del tessuto anziché basarsi solo sul numero di maglia.
Controllare le condizioni operative del processo
Impostare il flusso dall'esterno verso l'interno o dall'interno verso l'esterno, il carico di solidi e la pressione differenziale consentita in modo da dimensionare congiuntamente il filo e il supporto.
Definire i criteri di accettazione
Ispezionare la circonferenza finita, la chiusura della saldatura, la continuità delle aperture e l'assenza di bave sui bordi rispetto al disegno.

Domande frequenti

Il numero di mesh determina l'apertura?

Per la tela a maglia quadra, l'apertura è 25,4 diviso il numero di mesh meno il diametro del filo, in millimetri. La configurazione visualizzata da 20 mesh con filo di 0,25 mm ha apertura di 1,02 mm.

Qual è la differenza tra tela e anima forata?

La tela esegue la separazione. L'anima forata sostiene la tela e offre passaggi al flusso; i suoi fori sono una specifica strutturale distinta.

Dove si trova il supporto?

Il flusso esterno-interno richiede il supporto all'interno della tela. Il flusso interno-esterno usa il supporto esterno. L'assieme definisce anche il fissaggio durante il controlavaggio.

Lista di controllo per l’installazione di coppette formate e cilindri in rete

Compilare i dati del componente e restituire la scheda con il disegno di assieme e il riferimento d’ordine.

Scarica: Lista di controllo per l’installazione di coppette formate e cilindri in rete

CSV modificabile con campi per dimensioni, costruzione e controllo del componente.

Richiesta tecnica

Definiscono le dimensioni, i mezzi filtranti, i giunti e i registri di ispezione prima di confermare l'ordine.

Dettagli tecnici (facoltativo)
Parametri di selezione
