Pannelli filtranti e setacci con telaio

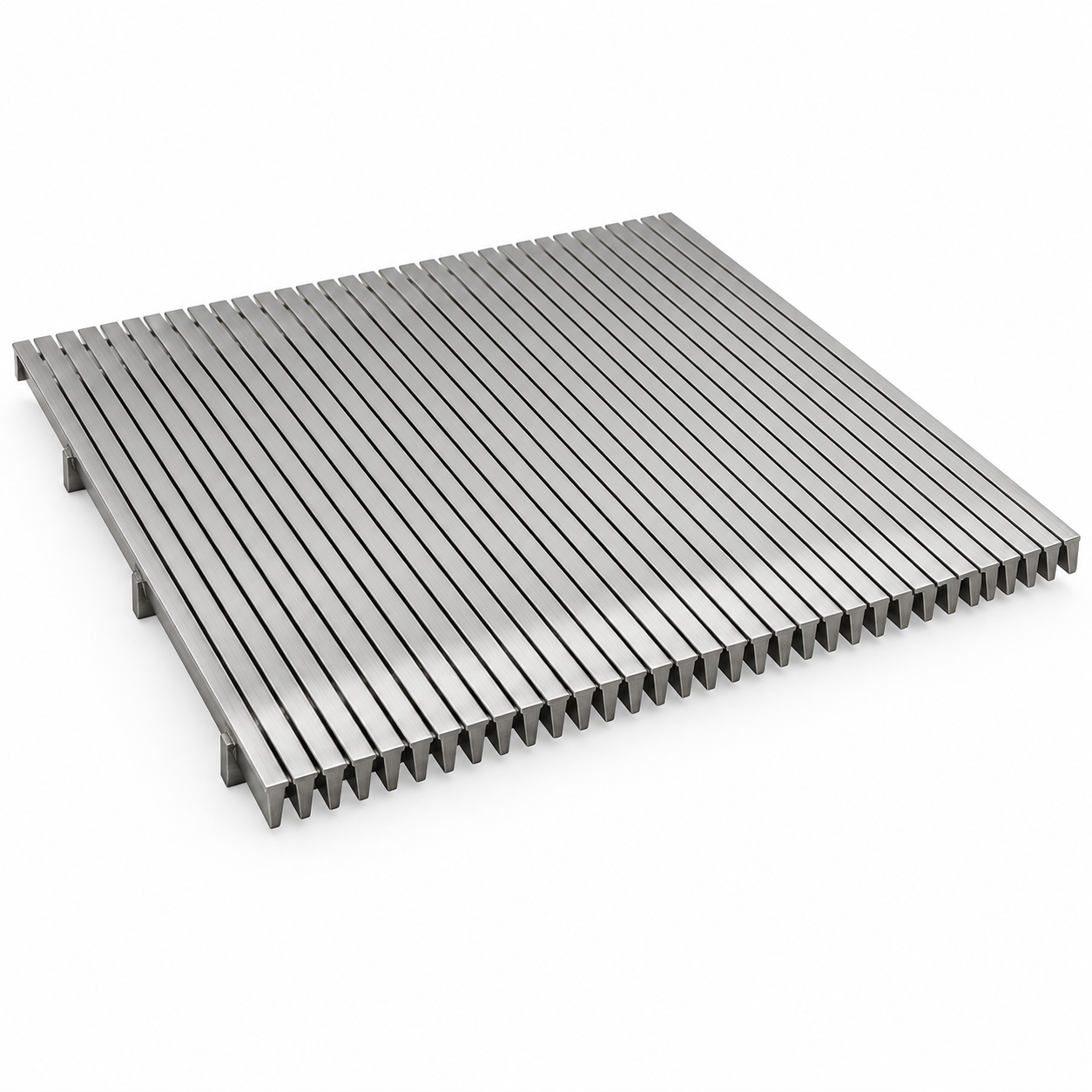

Pannelli setaccio a filo profilato

Pannelli piani in acciaio inox a fessure continue per drenaggio, vagliatura e ritenzione del materiale filtrante. In base alla sede, si configurano senza telaio, con bordi protetti o con telaio perimetrale.

Setacci in filo profilato
Superficie di lavoro
Setaccio a filo a V con fessure continue
Fessura sulla superficie vagliante
A disegno
Acciaio inossidabile
304 / 316L
Sezioni dei fili e dei supporti
Vedere le tabelle dei profili

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

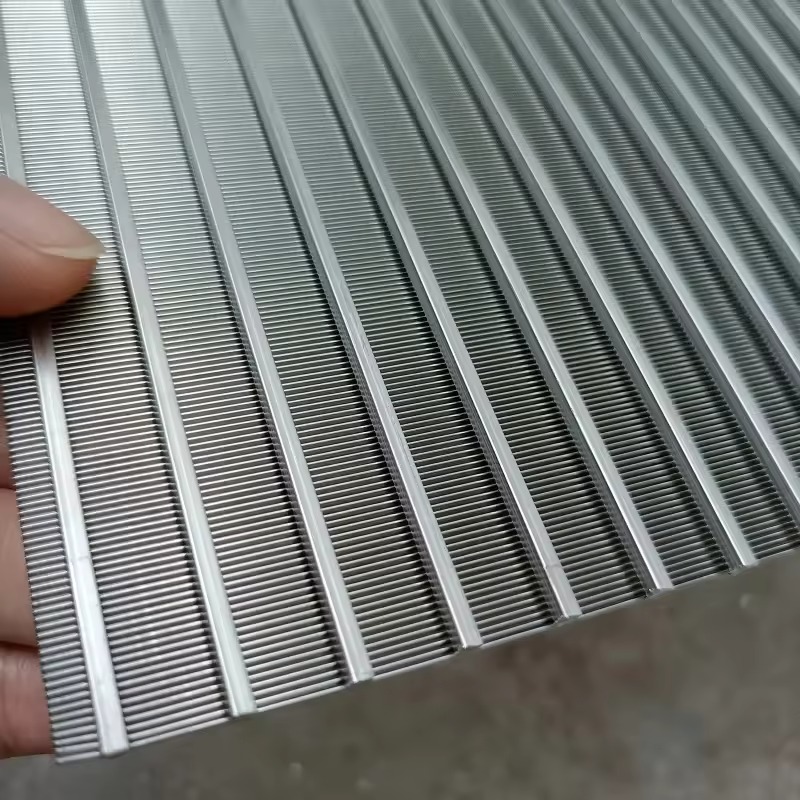

Superficie vagliante e direzione delle fessure

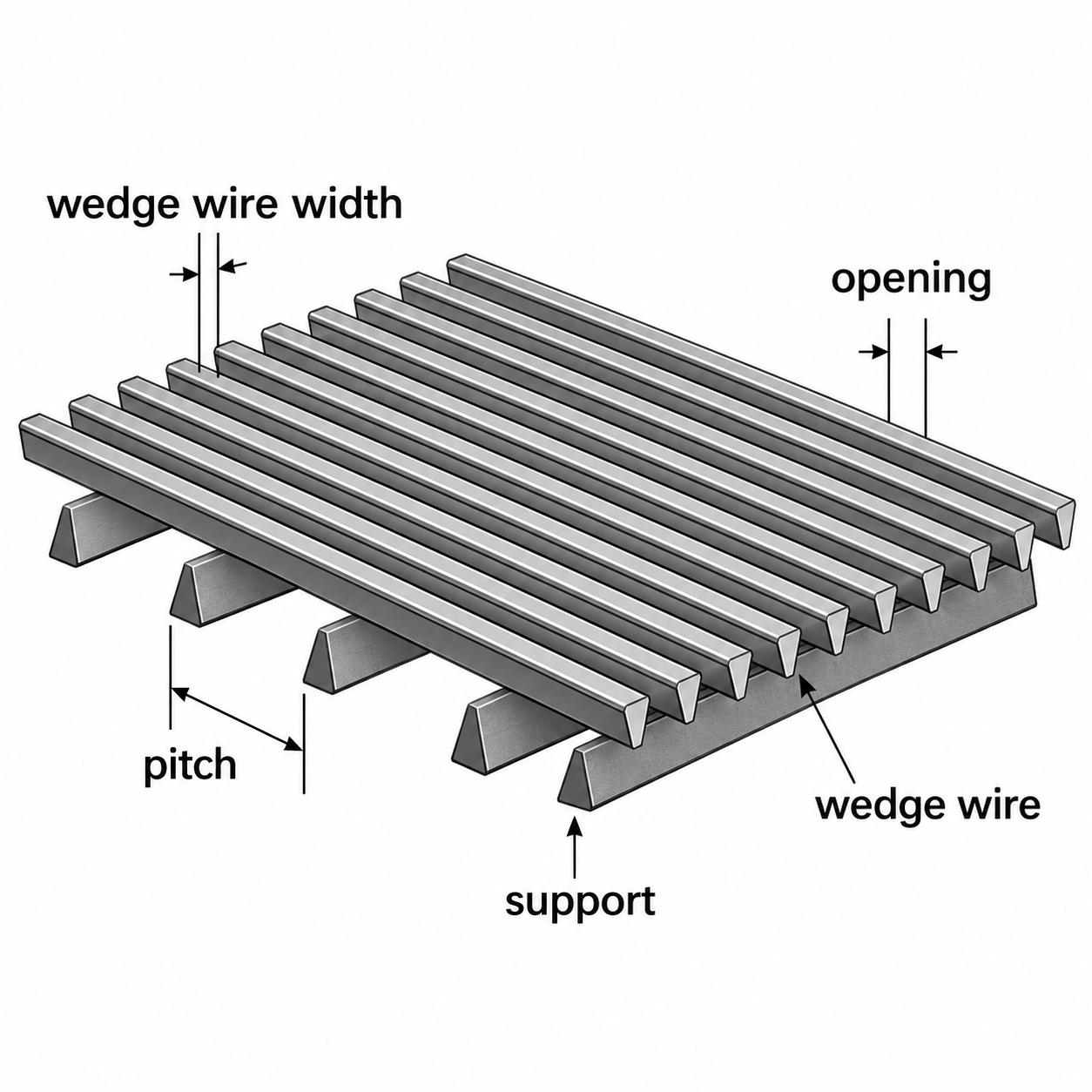

I fili a V paralleli sono saldati ai supporti trasversali. I lati larghi formano il piano di vagliatura. In quel piano si misura l’ingresso più stretto tra fili adiacenti. Il passaggio si allarga verso il retro. Nel disegno indicare la superficie di lavoro, la direzione delle fessure e il verso di attraversamento.

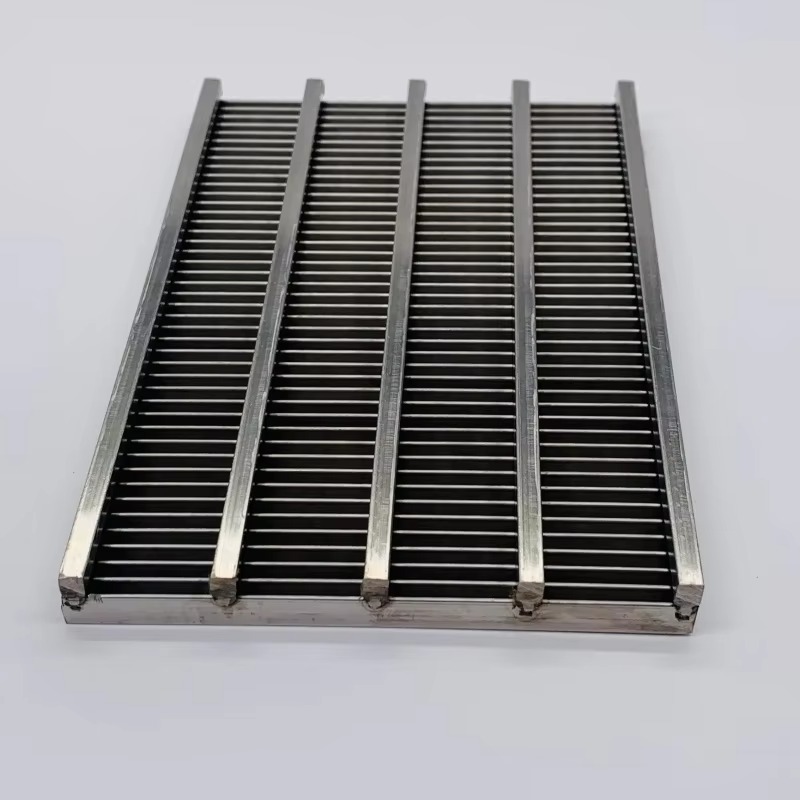

Telaio e trasmissione del carico

Il pannello senza telaio poggia sulle battute dell’apparecchiatura. Le piattine di bordo proteggono le estremità dei fili e il telaio perimetrale consente il fissaggio. Definire larghezza d’appoggio e luce libera sulle effettive linee di appoggio. Specificare separatamente il materiale di fili, supporti e telaio in funzione di liquido, temperatura e detergenti.

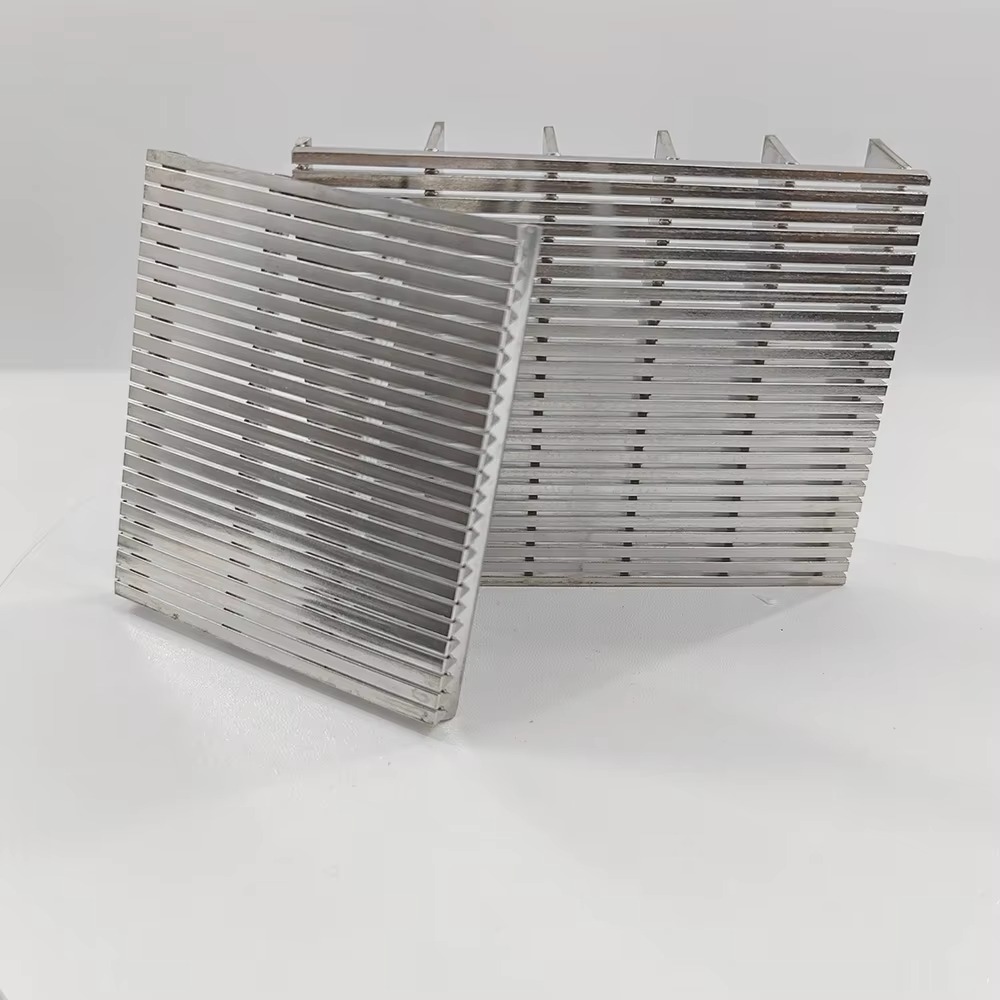

Campioni sovrapposti di pannelli piani a filo profilato con fessure parallele sulle superfici vaglianti
Dettaglio del catalogo Kaifil che mostra campioni di pannelli piani e la direzione delle fessure.

Dall’area aperta della superficie al passaggio libero in opera

Una fessura da 0,5 mm con un filo largo 1,8 mm sul lato di lavoro dà il 21,7% di area aperta teorica sulla superficie a passo regolare. Sommare sul disegno le aree proiettate dei tratti liberi delle fessure entro la finestra utile. Sottrarre la parte coperta da telaio, facce di serraggio e traverse, contando una sola volta le sovrapposizioni. Per la percentuale in opera usare come denominatore l’intera area in pianta del pannello.

Montaggio e collaudo

Controllare complanarità della sede, gioco di serraggio e accesso ai fissaggi. Indicare direzione di alimentazione, carico di solidi e vibrazioni per drenaggio e vagliatura. Per letti filtranti indicare la granulometria e il flusso diretto e inverso. Concordare tolleranza e mappa delle misure delle fessure, anche presso bordi e saldature. Registrare fessure, ingombro, luce, planarità, diagonali e giunzioni saldate. Per requisiti di carico o di pressione differenziale, definire attrezzatura di prova, verso del carico e freccia ammissibile.

Scelta in base all’apparecchiatura

Usare un vaglio curvo per un raggio definito e alimentazione tangenziale. Scegliere un cilindro a filo profilato per camere tubolari o rami laterali a filo profilato per raccolta e distribuzione in un recipiente. Se il disegno del ricambio cita Johnson Screens, indicare l’effettiva fessura, i profili e i riferimenti di montaggio.

Profili di superficie in filo a V

Profili di superficie in filo a V

La larghezza si misura sulla faccia di lavoro; l'altezza è la profondità del profilo.

Larghezza (mm)Altezza (mm)Angolo di scarico (°)
0.81.96.5
1.22.510
1.52.513
1.83.210
1.84.76
2.33.813
3.25.113
3.37.98

Le dimensioni di sezione definiscono i singoli profili. Indicare combinazione, fessura e interasse dei supporti nel disegno di assieme.

Dimensioni del profilo di supporto

Dimensioni del profilo di supporto

Scegliere insieme larghezza e altezza del supporto, quindi definire interasse e orientamento sul disegno del pannello.

Larghezza (mm)Altezza (mm)
1.812.7
1.819
1.825.4
2.34
2.33.2
35
36.9
34.7

Le dimensioni di sezione definiscono i singoli profili. Indicare combinazione, fessura e interasse dei supporti nel disegno di assieme.

Sezioni aggiuntive del filo a V per pannelli piani

Sezioni aggiuntive del filo a V per pannelli piani

Larghezza sul lato di lavoro (mm)Altezza della sezione (mm)
0.751.5
1.52.5
12
1.22.3
23
24
34
35
4.26.5
47

Ogni riga riporta una coppia larghezza-altezza della sezione del filo a V. Indicare la coppia scelta nel disegno di assieme del pannello.

Area aperta calcolata sulla faccia esposta

Area aperta calcolata sulla faccia esposta

Area aperta = luce / (luce + larghezza della faccia del filo) × 100%. Queste percentuali descrivono la superficie esposta di filo e luce.

Luce (mm)Larghezza faccia 1.2 mm (%)Larghezza faccia 1.8 mm (%)Larghezza faccia 2.3 mm (%)
0.17.75.34.2
0.2517.212.29.8
0.529.421.717.9
145.535.730.3
262.552.646.5
371.462.556.6

I valori sono calcolati sulla superficie a passo regolare. Ricavare l’area libera in opera dai tratti di fessura liberi nel disegno.

Assieme e montaggio del pannello

Assieme e montaggio del pannello

ElementoDefinizione sul disegno
Superficie vaglianteFessura, larghezza e altezza del filo, orientamento della faccia
Supporti posterioriSezione, riferimento del passo, direzione e luce libera
Bordi e telaioProtezione dei tagli, profilo, appoggio e fori
MontaggioIngombro, apertura libera, quota di appoggio, accesso alle viti e flusso
Area libera di passaggio a pannello montatoRiportare le dimensioni della finestra libera in mm e l’area proiettata delle fessure libere in mm². Sottrarre una sola volta le zone di ombreggiamento sovrapposte di telaio, piastre di serraggio e traverse.
Accettazione di carico e frecciaIndicare gli appoggi, la direzione del carico e la freccia ammissibile in mm. Per una prova di pressione differenziale, specificare la differenza di pressione in kPa e l’attrezzatura di prova.
Configurazioni dei pannelli

Configurazioni dei pannelli

ConfigurazioneInterfaccia di montaggio
Senza telaioAppoggiare il pannello sulle guide o battute esistenti. Definire serraggio e luce libera.
Con bordi protettiProteggere i capi tagliati con piattine. Indicare la sezione delle piattine e le superfici di contatto.
Con telaio perimetraleDefinire sezione del telaio, larghezza d’appoggio, schema dei fori e facce di serraggio.
Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinari50 pezzi oppure 3.000 USD per ordine.

Modello costruttivo 3D

Caricamento modello 3D

Caricamento modello 3D

Trascina per ruotare · Scorri o pizzica per ingrandire
Scarica GLB

Modello tecnico della superficie vagliante e dei supporti posteriori. Ruotarlo per osservare gli incroci saldati.

Specifiche tecniche

Pannelli setaccio a filo profilato
ParametroSpecificaNote
Superficie di lavoroSetaccio a filo a V con fessure continue—
Fessura sulla superficie vaglianteA disegnoDefinire larghezza nominale e tolleranza nel punto più stretto.
Acciaio inossidabile304 / 316LSpecificare la qualità di fili, supporti, piattine di bordo e telaio.
Sezioni dei fili e dei supportiVedere le tabelle dei profiliAbbinare larghezza e altezza del singolo profilo. Indicare l’interasse dei supporti in assieme.
Costruzione del pannelloSenza telaio / bordato / con telaio perimetrale—
Sezioni di supportoFilo profilato / barra tonda / barra rettangolare—
Dettagli di montaggioBordi di serraggio / telai / fori di fissaggio—

Materiali: Acciaio inossidabile 304 / 316L

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Impostare l'apertura di separazione
Selezionare la larghezza nominale della fessura e contrassegnare la faccia di lavoro e la direzione del flusso.
Scegliere i profili
Selezionare larghezza e altezza del filo di superficie, quindi la sezione di supporto e la spaziatura.
Definire l'installazione
Fornire profilo del pannello, telaio, fori di fissaggio, luce libera e direzione del carico.
Specificare processo e pulizia
Indicare fluido, solidi, portata, temperatura, vibrazione e metodo di pulizia.

Applicazioni

Disidratazione e drenaggio

Le fessure continue drenano il liquido mentre la superficie di lavoro sostiene i solidi trattenuti.

Vagliatura e classificazione

La larghezza della fessura e la direzione di avanzamento definiscono la superficie di vagliatura per le apparecchiature di separazione.

Ritenzione dei mezzi filtranti

I pannelli supportati trattengono i mezzi di processo mantenendo un percorso di drenaggio.

Pannelli di ricambio OEM

La sagoma del pannello, i punti di fissaggio, i profili e la direzione delle fessure corrispondono all'apparecchiatura esistente.

Domande frequenti

Dove si misura la larghezza della fessura?

Misurare la luce stretta tra fili profilati adiacenti sulla faccia di lavoro.

Come si calcola l'area aperta?

L'area aperta sulla faccia esposta è pari alla larghezza della fessura divisa per la larghezza della fessura più la larghezza della faccia del filo di superficie, moltiplicata per 100%. L'area libera installata tiene conto anche dei supporti e dei telai.

I profili di superficie e di supporto vengono scelti come coppie fisse?

Le sezioni del filo di superficie e del supporto vengono scelte in modo indipendente, quindi combinate con l'interasse richiesto e la disposizione del pannello.

Cosa deve mostrare il disegno di un pannello di ricambio?

Includere dimensioni d'ingombro, area attiva, direzione delle fessure, faccia di lavoro, sezioni del filo di superficie e del supporto, fori di montaggio, dettagli del telaio e del serraggio.
