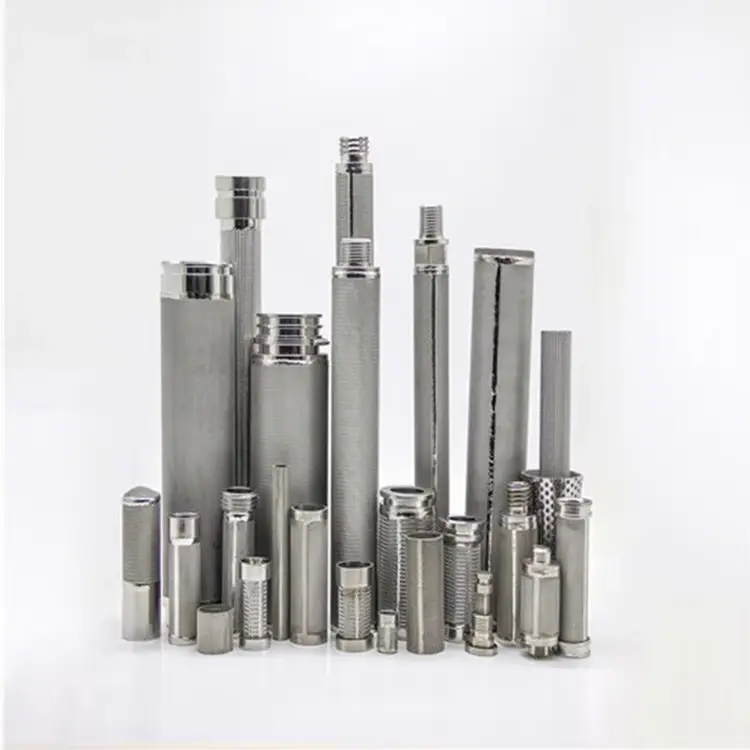

Cartucce filtranti in metallo

Cartucce filtranti in rete metallica pieghettata in acciaio inox

Kaifil produce cartucce filtranti in rete tessuta di acciaio inox pieghettata, dimensionate per l’alloggiamento, con anima forata e protezione esterna opzionale. Sono disponibili doppia estremità aperta (DOE), singola estremità aperta (SOE) con adattatore 222 o 226 e attacchi filettati.

Rete metallica
Mezzo filtrante
Rete metallica intrecciata pieghettata in acciaio inossidabile
Gradi di acciaio inossidabile
304 / 316 / 316L
Specifica della rete tessuta
Tessitura e apertura o ritenzione misurata
Configurazione della cartuccia
80 mm DE × 40 mm DI × 20 pollici di lunghezza nominale

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

Costruzione

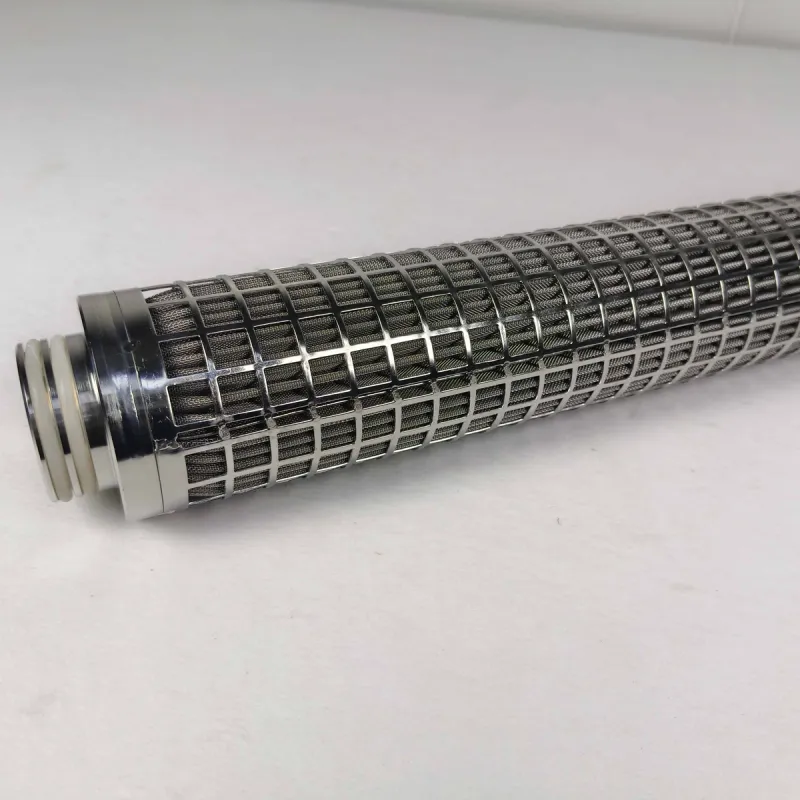

Le pieghe aumentano la superficie filtrante sviluppata nell’alloggiamento. Uno strato drenante mantiene aperti i passaggi a valle della rete di ritenzione. Nel flusso dall’esterno all’interno, l’anima forata sostiene le pieghe. Dimensionate la protezione esterna e il suo fissaggio per il carico di controlavaggio.

Rete tessuta, rete fine e mezzi filtranti sinterizzati

Per maglie quadre specificate tessitura e apertura geometrica. Per una tela olandese fitta indicate il grado di filtrazione e il relativo metodo di prova. Per reti tessute fini definite dimensione delle particelle ed efficienza alla portata di esercizio. Per una struttura multistrato unita specificate la rete sinterizzata con i propri dati di ritenzione. Il feltro di fibre metalliche sinterizzate è un mezzo distinto. Rete fine a tela olandese semplice · Confronto tra reti tessute e mezzi sinterizzati

Dimensioni

La configurazione con diametro esterno di 80 mm e diametro interno di 40 mm ha lunghezza nominale di 20 in. Il diametro esterno di 60 mm corrisponde a un’altra configurazione. Quotare separatamente lunghezza totale, lunghezza attiva delle pieghe e profondità di inserimento sul disegno dell’alloggiamento.

Materiali e attacchi

Specificate separatamente 304, 316 o 316L per rete, componenti di supporto e terminali. Scegliete silicone, EPDM o FKM in base al fluido, ai prodotti di pulizia e alle temperature continue e di picco. Materiali e leghe

Attacchi DOE, SOE 222/226 e filettati

Rilevate entrambe le estremità, il foro dell’alloggiamento e il riferimento di tenuta. Per DOE indicate le due superfici di tenuta e lo spessore compresso delle guarnizioni. Per SOE indicate la sede e il supporto dell’estremità chiusa. Per la filettatura definite norma, misura, passo e superficie di tenuta. Attacchi e accoppiamento con l’alloggiamento · Guida agli attacchi dei filtri metallici

Montaggio e collaudo

Prima di chiudere l’alloggiamento verificate ingombro, profondità della sede e giochi. Controllate la giunzione longitudinale e quelle terminali per individuare vie di bypass. Per la prova di ritenzione specificate particelle di prova, fluido, temperatura, portata, dimensione obiettivo ed efficienza. Registrate la perdita di carico iniziale alla portata e alla viscosità prescritte e definite pressione differenziale limite e direzione del carico.

Configurazioni per filtrare polimeri fusi

Attacchi e accoppiamento con l’alloggiamento

Attacchi e accoppiamento con l’alloggiamento

AttaccoTenuta e fissaggioQuote dell’alloggiamento da verificare
DOEDue estremità aperte con tenuta frontale sulle sedi dell’alloggiamento.Entrambe le superfici di appoggio, diametri di tenuta e altezza del pacco serrato.
SOE 222Adattatore aperto con O-ring radiali ed estremità opposta chiusa.Diametro e profondità della sede, fissaggio e supporto dell’estremità chiusa.
SOE 226Adattatore aperto con O-ring radiali e alette di bloccaggio sulla stessa estremità.Diametro e profondità della sede, gioco e presa delle alette, supporto dell’estremità chiusa.
FilettaturaAttacco filettato con tenuta definita a disegno.Norma, misura e passo, superficie di tenuta e lunghezza utile di presa.
Interfacce dell’assieme

Interfacce dell’assieme

Componente / interfacciaFunzione e controllo
Tela di ritenzioneTessitura e grado identificano lo strato filtrante
Rete drenanteMantiene i canali dietro lo strato fine
Pacco pieghettatoAltezza, numero e lunghezza attiva definiscono l’area
Anima forata / protezioneSostengono filtrazione e pulizia inversa
Fondelli e tenutaCollegano le pieghe a sedi DOE, 222, 226 o filettate
Lunghezze nominali delle cartucce pieghettate e riferimenti metrici

Lunghezze nominali delle cartucce pieghettate e riferimenti metrici

Classe di lunghezza nominale; la lunghezza totale finita segue il disegno del terminale scelto.

Lunghezza nominale, inRiferimento metrico, mm
5127
10254
20508
30762
401016
Geometria abbinata della cartuccia pieghettata da 80 mm

Geometria abbinata della cartuccia pieghettata da 80 mm

1 in = 25,4 mm. Il riferimento metrico converte la classe nominale; terminali, sedi di tenuta e quote di inserimento definiscono la cartuccia finita.

DimensioneValoreUnità
Diametro esterno80mm
Diametro interno40mm
Lunghezza nominale20in
Riferimento metrico della lunghezza nominale508mm
Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinari50 pezzi oppure 3.000 USD per ordine.
Criteri di quotazioneMateriale, dimensioni finite, struttura filtrante, attacchi e quantità.

Specifiche tecniche

Cartucce filtranti in rete metallica pieghettata in acciaio inox
ParametroSpecificaNote
Mezzo filtranteRete metallica intrecciata pieghettata in acciaio inossidabile—
Gradi di acciaio inossidabile304 / 316 / 316LSelezionare i supporti, il nucleo e i componenti finali in modo che non siano esposti a liquidi e detergenti.
Specifica della rete tessutaTessitura e apertura o ritenzione misurataIndicate il metodo di misura o di prova e, se applicabile, l’efficienza richiesta.
Configurazione della cartuccia80 mm DE × 40 mm DI × 20 pollici di lunghezza nominale—
Diametro esterno del corpo60 mmConfigurazione distinta con diametro esterno di 60 mm.
Lunghezze nominali disponibili5 / 10 / 20 / 30 / 40 in1 in = 25,4 mm. Il riferimento metrico converte la classe nominale; terminali, sedi di tenuta e quote di inserimento definiscono la cartuccia finita.
Terminare le connessioniDOE / SOE 222 / SOE 226 / filettato / su disegno—
Materiali di tenutaSilicone/EPDM/FKM—
Supporto internoNucleo perforato; protezione esterna opzionaleLa disposizione del supporto e l'area aperta seguono la direzione del flusso e il carico di pressione differenziale.
Direzione del flussoOutside-in o inside-out in base al designIndicare il flusso di pulizia normale e inverso, se applicabile.
Quote di montaggioLunghezza totale / lunghezza pieghettata attiva / profondità di inserimentoQuotare ogni lunghezza in mm sul disegno del terminale, usando la superficie di tenuta come riferimento.
Geometria delle piegheAltezza / passo / numero di piegheIndicare altezza e passo in mm e contare le pieghe lungo la circonferenza.
Ambito di ispezioneDimensioni, materiale e giunti—

Applicazioni

Cartucce per liquidi di processo

Per liquidi in ricircolo, dimensionate la perdita di carico iniziale alla viscosità e alla portata di esercizio. Abbinate rete di ritenzione e anima ai contaminanti e alla pressione differenziale terminale.

Servizio gas e processi a caldo

Per gas o processi a caldo definite composizione del gas, temperatura alla cartuccia e condizioni di riferimento della portata. Adeguate guarnizioni e giunzioni al ciclo termico e specificate la perdita di carico richiesta.

Elementi di sostituzione basati su disegno

Per un ricambio, misurate entrambe le sedi e il foro. Rilevate ingombro massimo, profondità di inserimento e gioco assiale per l’estremità chiusa o la seconda tenuta.

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Vedi le specifiche tecniche
Disegno e adattamento dell'alloggiamento
Fornire diametro esterno, diametro interno o foro centrale, lunghezza totale, viste delle estremità, diametro di tenuta e profondità di inserimento. Un campione usato è utile, ma è necessario misurare le dimensioni critiche.
Obbligo di filtrazione
Indicare il fluido o il gas, la dimensione delle particelle target, la portata, la viscosità, ove pertinente, e se il grado è nominale, assoluto o definito da uno specifico test di ritenzione.
Pressione, temperatura e pulizia
Elencare la temperatura normale e alterata, la pressione differenziale iniziale e massima, la direzione del flusso, i prodotti chimici per la pulizia e qualsiasi ciclo di controlavaggio.
Terminare il collegamento e sigillare
Invia disegni o foto delle testate e indica i requisiti DOE, 222/226 o interfaccia filettata, materiale di tenuta e dimensioni della sede di tenuta.
Ordine e collaudo
Indicare separatamente le quantità di prova e di serie. Per il collaudo, definire le quote finite, i gradi dei materiali, il controllo della giunzione longitudinale e dei giunti terminali e le eventuali prove di ritenzione o perdita di carico.

Domande frequenti

Cosa cambia quando una cartuccia è pieghettata?

Le pieghe aumentano l'area del mezzo filtrante all'interno dell'involucro della cartuccia. Mantenere uno spazio sufficiente tra le pieghe per il flusso e la pulizia; le dimensioni dell'alloggiamento, il nucleo e la protezione esterna determinano quanta area può essere utilizzata.

Come si specifica la ritenzione per una rete fine?

Indicate l’efficienza alla dimensione obiettivo, il fluido di prova, la temperatura, la portata e le particelle di prova. Confrontate la rete tessuta fine e quella sinterizzata con i rispettivi dati di ritenzione e definite i criteri di collaudo della cartuccia completa.

Richiesta tecnica

Definiscono le dimensioni, i mezzi filtranti, i giunti e i registri di ispezione prima di confermare l'ordine.

Dettagli tecnici (facoltativo)
Parametri di selezione
