金属フィルターカートリッジ

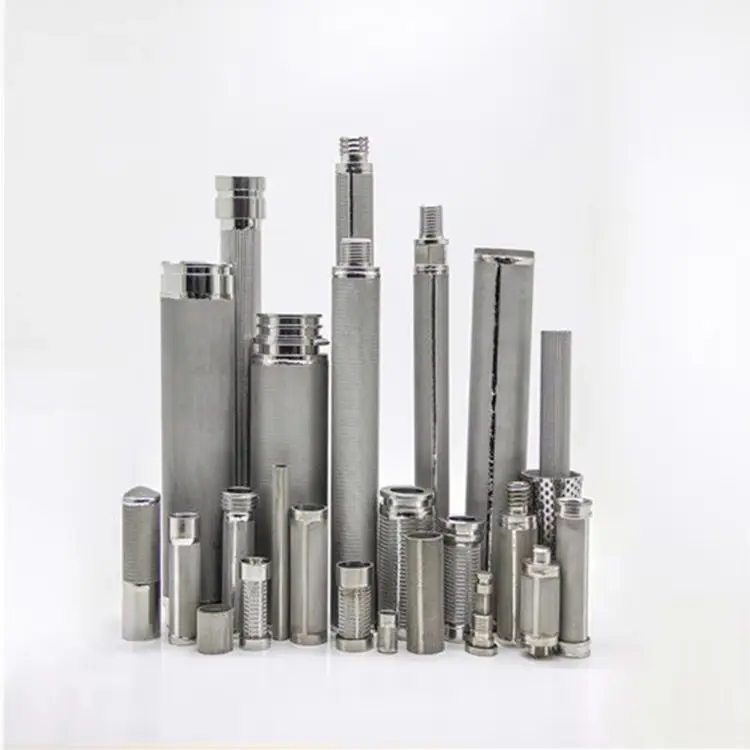

プリーツステンレス鋼ワイヤーメッシュフィルターカートリッジ

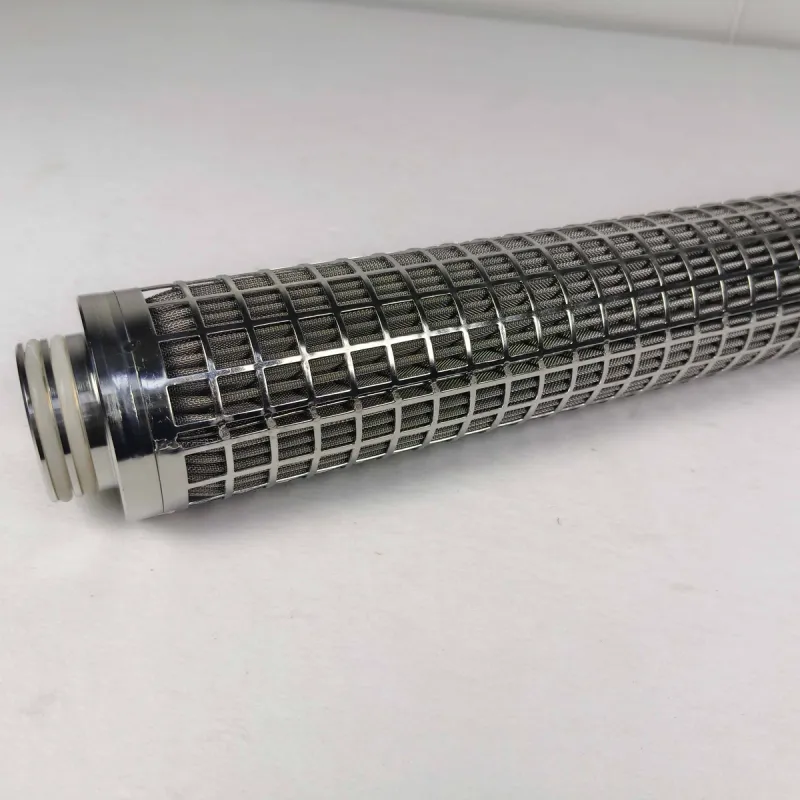

Kaifil はハウジングに合わせたステンレス織金網製プリーツフィルターカートリッジを製作します。穴あき内芯を備え、外側保護カバーを追加できます。両端開口(DOE)、222 または 226 アダプター付き片端開口(SOE)、ねじ接続から選べます。

金属ワイヤーメッシュ
濾材
プリーツ加工したステンレス製織金網
ステンレス鋼種
304 / 316 / 316L
織金網の指定
織り方と開口寸法、または実測した捕集性能
カートリッジ構成
外径80 mm × 内径40 mm × 公称長さ20インチ

構成を検討するため、図面、参考サンプル、または用途上の要件をお知らせください。

製品詳細

構造

プリーツによりハウジング内でろ材の展開面積を増やせます。排流層は捕集網の背面に流路を確保します。外側から内側へ流す場合、穴あき内芯がプリーツを支えます。逆洗を行う場合は、外側保護カバーとその固定部を逆方向の荷重に合わせます。

織金網、細密織金網、焼結ろ材

角目金網では織り方と幾何学的開口寸法を、目の詰まった畳織ではろ過等級と試験条件を指定します。細密織金網では使用流量での対象粒径と捕集効率を定めます。多層を接合した焼結金網を使用する場合は、そのろ材固有の捕集データを用います。焼結金属繊維フェルトは別のろ材です。 細密な平畳織金網 · 織金網と焼結ろ材の比較

寸法

外径 80 mm、内径 40 mm の組み合わせは呼び長さ 20 in です。外径 60 mm は別構成です。製品全長、プリーツの有効長さ、挿入深さはハウジング図面を基に個別に指定します。

材質と接続

金網、支持部材、端部金具ごとに 304、316、316L を指定します。流体、洗浄薬品、連続温度とピーク温度に合わせてシリコーン、EPDM、FKM のシールを選びます。 材料と合金

DOE、SOE 222/226、ねじ接続

両端の形状、ハウジング内径、シールの基準面を記録します。DOE は両側のシール面と圧縮後のガスケット厚さ、SOE は差込座と閉止端の支持部を指定します。ねじ端は規格、呼び、ピッチ、シール面を指定します。 端部接続とハウジング適合の比較 · 金属フィルター端部接続ガイド

取付確認と受入検査

ハウジングを閉じる前に最大外形、着座深さ、隙間を確認します。長手方向の継ぎ目と両端の接合部を確認し、バイパス流路がないことを確かめます。捕集試験では試験粒子、流体、温度、流量、対象粒径と効率を指定します。所定の流量と粘度で新品時の圧力損失を記録し、限界差圧と荷重方向を定めます。

ポリマー溶融ろ過の構成

端部接続とハウジング適合の比較

端部接続とハウジング適合の比較

端部構成シールと固定確認するハウジング寸法
DOE 両端開口両側の開口端をハウジングの座面で面シールします。両側の座面、シール径、締付け後の組付け高さ。
SOE 222 片端開口開口アダプターは径方向 O リングでシールし、反対側は閉止端です。差込座の径と深さ、固定方法、閉止端の支持部。
SOE 226 片端開口開口アダプター側に径方向 O リングとロック爪があります。差込座の径と深さ、ロック爪の隙間と掛かり、閉止端の支持部。
ねじ端図面でねじ接続とシール形状を指定します。ねじ規格、呼び、ピッチ、シール面、有効ねじ込み長さ。
組立インターフェース対応表

組立インターフェース対応表

部品・接続部機能と検査項目
捕集金網織り方とろ過等級で作動層を識別
ドレン金網精密層の後方に流路を確保
プリーツ層高さ、数、有効長で展開面積を決定
パンチングコア・外側ガードろ過と逆洗の荷重を支持
エンドキャップ・シールプリーツ端をDOE・222・226・ねじ座へ接続
プリーツカートリッジの呼び長さとメートル法の対応値

プリーツカートリッジの呼び長さとメートル法の対応値

呼び長さの区分です。完成全長は選択した端部接続の図面で決まります。

呼び長さ inメートル法の対応値 mm
5127
10254
20508
30762
401016
80 mmプリーツカートリッジの対応寸法

80 mmプリーツカートリッジの対応寸法

1 in = 25.4 mmです。対応値は呼び長さを換算した値です。完成カートリッジは端部金具、シール座、挿入寸法で定義します。

寸法値単位
外径80mm
内径40mm
呼び長さ20in
呼び長さのメートル法対応値508mm
ご注文と製作

ご注文と製作

供給項目注文条件
製作期間ご注文内容と図面の確定後2–3週間。
試験注文取付確認や工程評価のための小ロット注文に対応。
通常の製作注文1注文につき50個、または注文金額3,000米ドル。
見積基準材質、仕上がり寸法、ろ過構造、接続部、数量。

仕様

プリーツステンレス鋼ワイヤーメッシュフィルターカートリッジ
項目仕様備考
濾材プリーツ加工したステンレス製織金網—
ステンレス鋼種304 / 316 / 316L液体や洗浄にさらされないようにメディア、コア、エンドコンポーネントを選択してください。
織金網の指定織り方と開口寸法、または実測した捕集性能測定法または試験法と、必要に応じて捕集効率を指定します。
カートリッジ構成外径80 mm × 内径40 mm × 公称長さ20インチ—
本体外径60 mm外径60 mmの独立した構成。
呼び長さの選択肢5 / 10 / 20 / 30 / 40 in1 in = 25.4 mmです。対応値は呼び長さを換算した値です。完成カートリッジは端部金具、シール座、挿入寸法で定義します。
エンドコネクションDOE 両端開口/SOE 222/SOE 226/ねじ接続/図面指定—
シール材シリコーン/EPDM/FKM—
内部サポート穴あきコア。オプションのアウターガードサポートのレイアウトと開口面積は、流れの方向と差圧デューティに従います。
流れの方向設計によりアウトサイドインまたはインサイドアウト該当する場合、通常および逆の洗浄フローを記載します。
取付寸法端面間の全長/有効プリーツ長/挿入深さ端部図面にシール面を基準として示し、各長さを mm で記入します。
プリーツ形状プリーツ高さ/ピッチ/山数高さとピッチを mm で示し、円周方向の山数を数えます。
検査範囲寸法・材質・接合部—

用途

処理液カートリッジ

循環するプロセス液体では、使用粘度と流量で新品時の圧力損失を見積もります。異物の性状と終期差圧に合わせて捕集層と内芯を選定します。

ガスおよびホットプロセスサービス

気体や高温プロセスでは、ガス組成、カートリッジ位置の温度、流量の基準状態を指定します。熱サイクルに合わせてシールと接合を選定し、必要な圧力損失を定めます。

図面ベースの置換要素

交換品では両側の座面とハウジング内径を測定します。最大外形、挿入深さ、閉止端または第 2 シールの軸方向隙間を記録します。

選定ガイド

ご相談の際は、次の情報をお知らせください。

仕様を見る
ハウジングの図面と嵌合
OD、ID、またはコアボア、全長、端面図、シール直径、挿入深さを提供します。使用済みのサンプルは役に立ちますが、重要な寸法を測定する必要があります。
ろ過義務
流体または気体、対象粒子サイズ、流量、関連する場合の粘度、およびグレードが公称か絶対か、または特定の保持テストによって定義されているかを説明します。
圧力、温度、洗浄
通常温度とアプセット温度、初期差圧と最大差圧、流れの方向、洗浄剤、および逆洗サイクルをリストします。
エンドコネクションとシール
エンドキャップの図面または写真を送信し、DOE、222/226 またはネジ付きインターフェイスの要件、シール材質、およびシールシートの寸法を記載します。
発注と検査
試作と量産の数量を分けて指定します。受入条件には、完成寸法、材質、長手方向の継ぎ目と端部接合部の検査、必要な捕集性能試験または圧力損失試験を記載します。

よくあるご質問

カートリッジをプリーツ加工すると何が変わりますか?

プリーツはカートリッジの封筒内で媒体面積を増やします。流れと洗浄のためにプリーツ間に十分なスペースを確保してください。ハウジング寸法、コア、アウターガードが使用できる面積を決定します。

細目金網の捕集性能はどう指定しますか?

対象粒径での捕集効率と、試験流体、温度、流量、試験粒子を指定します。細密織金網と焼結金網の捕集データをそれぞれ比較し、完成カートリッジの合否条件を定めます。

技術的なお問い合わせ

ご注文を確定する前に、寸法、ろ材、継手、および検査記録を定義してください。
