金属フィルターエレメントおよび濾過コンポーネント

製品形状、ろ材、または製造技術から適切な構造を選定してください。

設置に合わせて製品形状、ろ材、および製造オプションを比較してください。

金属製フィルターエレメントとろ過部品

製品を検索

金属製の外側保護ケージ越しに、プリーツ状の金網とシールが2本付いた端部継手が見える。

プリーツステンレス鋼ワイヤーメッシュフィルターカートリッジ

Kaifil はハウジングに合わせたステンレス織金網製プリーツフィルターカートリッジを製作します。

詳細を見る
外周の切断端が見える円形の織金網ディスク3枚。

ワイヤーメッシュフィルターディスク

Kaifilは織金網を円形、リング形状、図面指定形状に裁断します。

詳細を見る
手書きの印が付いた円形の金属織網片

多層スクリーンパック

押出機のスクリーンチェンジャーと溶融紡糸パック内のフィルターに用いる多層金属織網です。

詳細を見る

金網ライナー付きストレーナーバスケット

既設ハウジングの座面、シール、引抜き寸法に合わせた交換用ストレーナーバスケットです。

詳細を見る

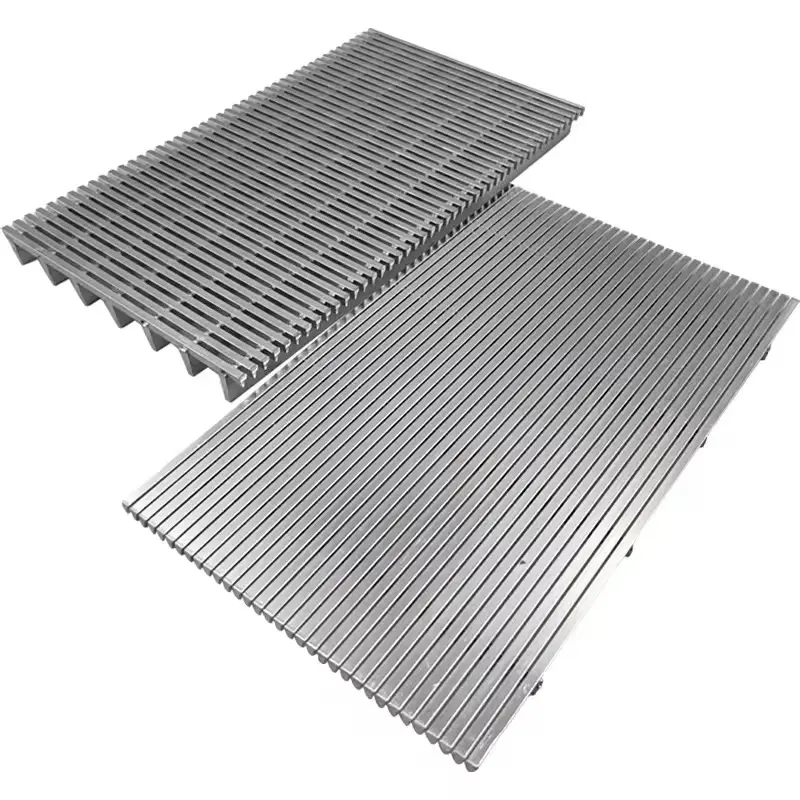

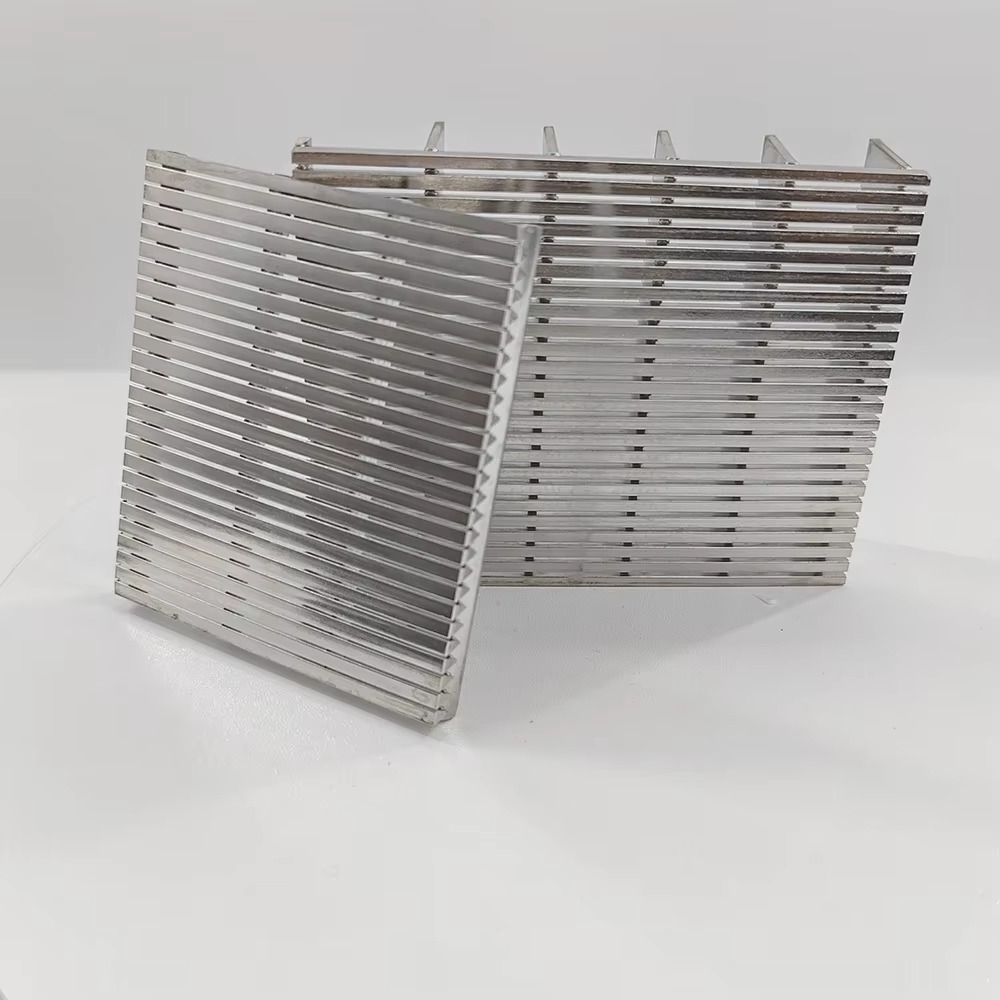

平行ワイヤーの裏に横方向の支持材が見える平形スクリーンの拡大写真

ウェッジワイヤスクリーンパネル

脱水、分級、ろ材保持に用いる、連続スリットのステンレス製平形ウェッジワイヤースクリーンです。

詳細を見る
平滑な筒胴とプリーツ状の筒胴、機械加工した端部を備えた焼結金網フィルターカートリッジ。

焼結金網フィルターカートリッジ

Kaifilは、剛性のある結合メディア、溶接シーム、ねじ込み、プレーンエンドまたはOリング接続を備えた、再利用可能なステンレス鋼焼結金網カートリッジを製造しています。

詳細を見る
丸穴があり、内壁を確認できる開口端の金属製支持管。

パンチングメタル製フィルター支持筒

ステンレスのパンチング板を巻いて溶接した支持管です。

詳細を見る
ねじ継手と緑色のシールリングが付いた折りひだ形金属カートリッジ。

焼結金属繊維フェルト製フィルターカートリッジ

Kaifil は、深層ろ過用の焼結ステンレス繊維フェルトを使った折りひだ形と平滑円筒形のカートリッジを製作します。

詳細を見る
吊り取っ手が二つあり、外側に補強リングを備えたフランジ付きスリットバスケット。

ステンレス製フランジ付きフィルターエレメント

Kaifil は、ハウジングの座面、シール、引抜きスペースに合わせて、着脱式のステンレス製フランジ付きフィルターエレメントを製作します。

詳細を見る
交差させて置いた2本の金網フィルター筒

織金網フィルターシリンダー

Kaifilは、ポンプ吸込口、灌漑用スクリーン、ハウジング内の交換用エレメント向けに、縦継ぎを溶接した金属織網フィルター筒を図面に合わせて製作します。

詳細を見る

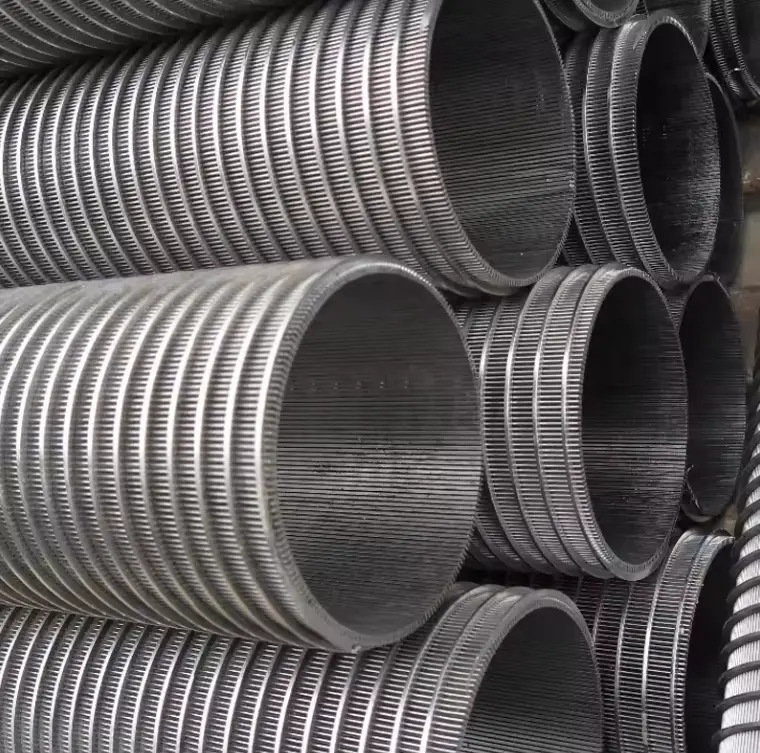

上から見た開口型ウェッジワイヤースクリーン。内側に軸方向の支持棒が見える

ウェッジワイヤーフィルターシリンダー

取水、樹脂の流出防止、逆洗ろ過に用いる固定式のステンレス製ウェッジワイヤー円筒スクリーンです。

詳細を見る
丸端スロットを千鳥配置し、端部に無開口帯を設けた金属管。

レーザースロット付きフィルターチューブ

Kaifilは、管状スクリーン、流体分配管、ろ材支持体に使うステンレス製レーザー長穴加工管を図面に合わせて製作します。

詳細を見る

環状ワイヤーメッシュフィルターディスク

環状金網フィルターディスクは、軸、流路口、中央の締結部の周囲に取り付ける図面製作品です。

詳細を見る
成形した外周縁を持つ丸形織金網ディスク

縁付きワイヤーメッシュフィルターディスク

縁付き金網フィルターディスクは、取付座に合う外周縁で一層または多層の織金網を保持します。

詳細を見る
金網面が見える、重ねた円形平板ディスク2枚

焼結メッシュフィルターディスク

Kaifilは、ステンレス焼結金網を切り出した平形丸ディスクとリング形ディスク、および図面に基づくプロセス用ろ過板を供給します。

詳細を見る
Kaifilのカタログに掲載された、細かな孔が並ぶ平型円形のコーヒー用フィルターディスク

フォトエッチングフィルターディスク

Kaifilは、金属板をフォトエッチングして平型のフィルターディスクを製作します。

詳細を見る

製品形状別

製品形状別

設置された形状と機器のインターフェイスから始めます。

金属フィルターカートリッジ

製品形状別

金属フィルターカートリッジ

折りひだ付き織金網、焼結金網、焼結金属繊維フェルトを用いた全金属カートリッジ。ステンレス金網構造は2–840 µm、呼び長さ4⅞–40 inに対応し、DOE、222、226、ねじ接続を備えます。ろ材、支持、端部シールをハウジングと洗浄サイクルに合わせて定義します。

含まれるもの
両端オープン型フィルターカートリッジ · 片端開放形カートリッジ · フランジ付きフィルターカートリッジおよびインサート · 多孔質金属フィルターエレメント
一般的な使用方法
プロセス液体ろ過 · 高温ガス・ベントろ過 · 交換用エレメント
詳細を見る

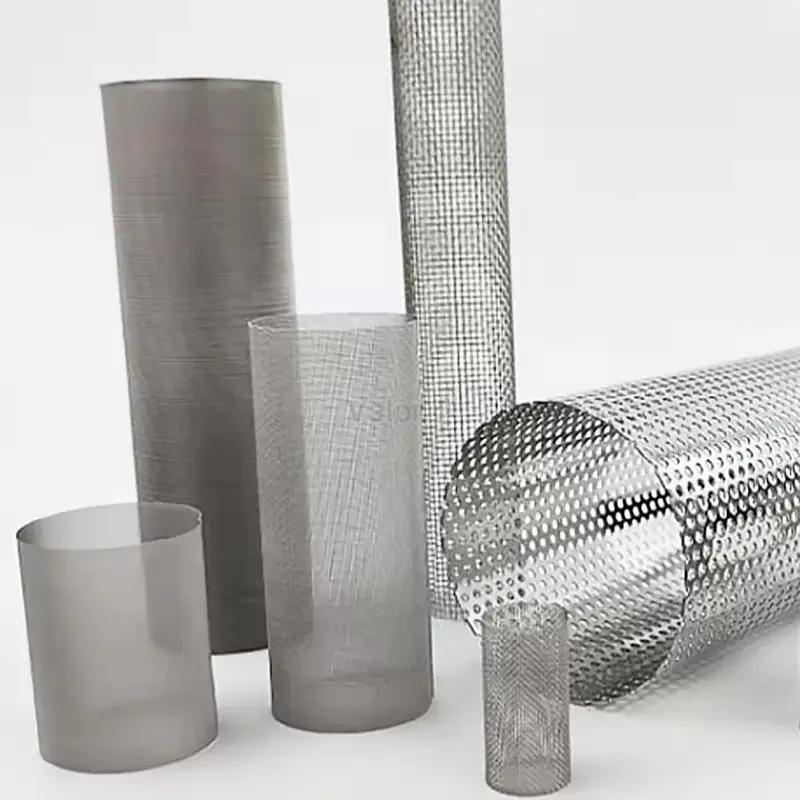

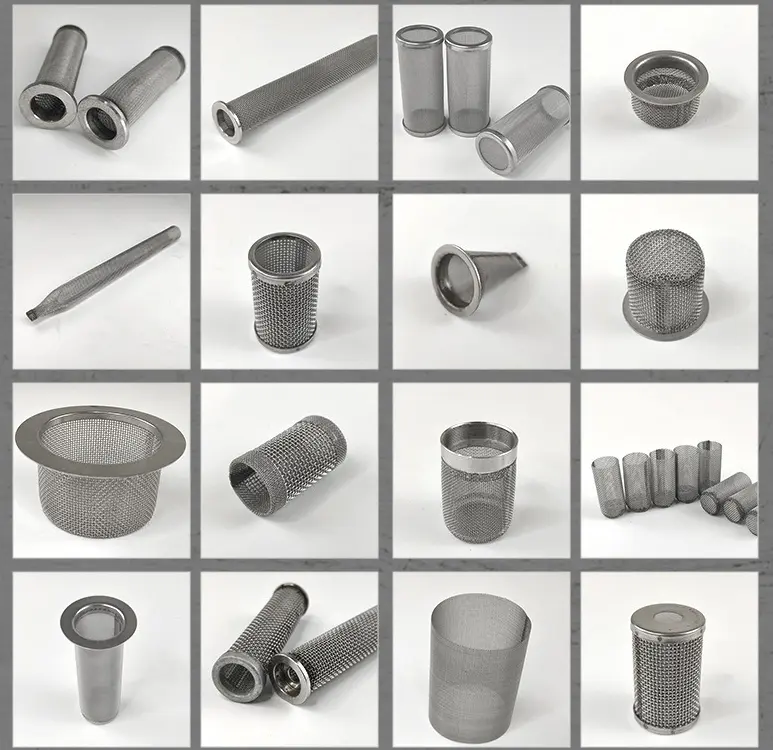

フィルターシリンダーおよびチューブ

製品形状別

フィルターシリンダーおよびチューブ

装置内挿品や交換用組立品に用いる、織金網筒、パンチング支持管、ウェッジワイヤー筒を製作。ろ過壁、支持、縦継ぎ、端部、流れ方向を一体の完成管状構造として定義します。

含まれるもの
両端開放形フィルター筒 · パンチング支持芯管 · フィルターノズル・ストレーナノズル · 製紙用圧力スクリーンバスケット · 黒液用微細孔スクリーンドラム
一般的な使用方法
プロセスフィルターハウジング · カートリッジ支持芯管 · 容器内装部品 · 自動・自洗式フィルター
詳細を見る

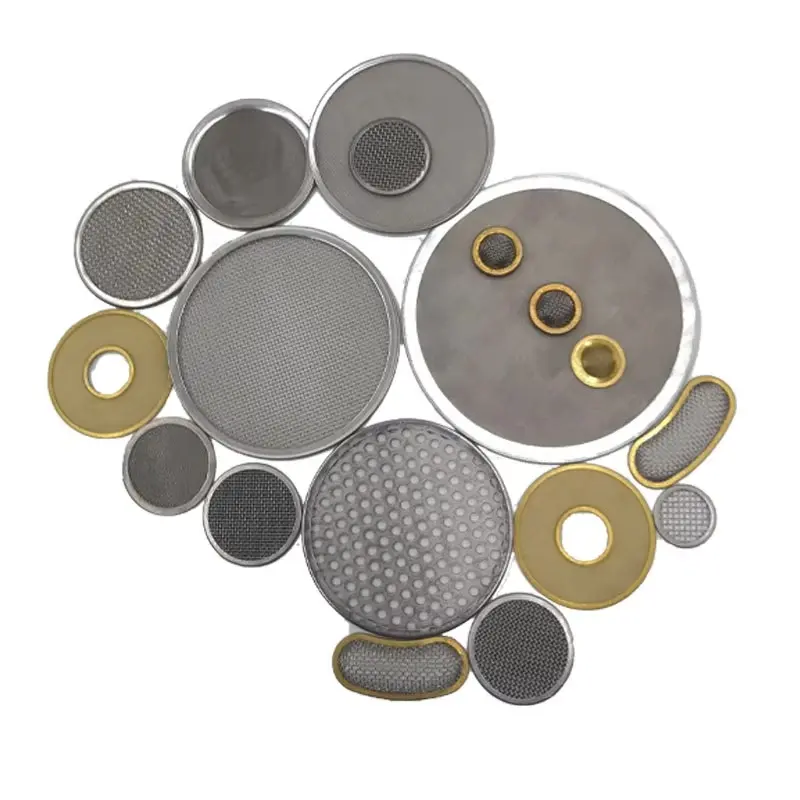

フィルターディスクおよびカットスクリーン

製品形状別

フィルターディスクおよびカットスクリーン

織金網、焼結金網、多孔板、精密金属箔を使用するフィルターディスクと打抜き・切断スクリーン。円形、環状、図面指定形状に対応します。多層金網ディスクの構成範囲は直径 10–580 mm、ろ材グレード 3–200 µm、3–5 層です。ろ材、支持構造、端部処理、取付押さえ面を一体で規定します。

含まれるもの
円形フィルターディスク · 環状スクリーン · 縁付き・枠付きフィルターディスク · リーフディスクフィルターアセンブリ
一般的な使用方法
配管内ホルダー · バルブ・ノズル保護 · 押出設備
詳細を見る
スクリーンパック

製品形状別

スクリーンパック

ポリマー溶融物ろ過用の交換式スクリーンパック。ばら積層、スポット溶接、縁付き、拡散接合の各構成があり、積層例には 20/40/20 および 40/80/200/80/40 メッシュを含みます。入口から出口への積層表、線径と開口寸法、支持構造、完成厚さ、スクリーンチェンジャーとの接合寸法で各パックを規定します。

含まれるもの
ラウンドスクリーンパック · 腎形(キドニー形)・楕円形スクリーンパック
一般的な使用方法
フィルム押出 · リサイクル・コンパウンディング · ペレット製造
詳細を見る
ストレーナーバスケット

製品形状別

ストレーナーバスケット

パンチング板、織金網ライナー、ウェッジワイヤーを用いた特注ストレーナーバスケット。座縁、胴、閉底部、取出しハンドルをハウジングに合わせ、ろ過面と支持構造を流体および流れ方向に応じて構成します。

含まれるもの
直胴形ストレーナーバスケット · フランジ付きストレーナーバスケット · 遠心分離機用スクリーンバスケット
一般的な使用方法
冷却水・プロセス水 · バッチ処理 · 交換用バスケット · ポンプ吸込側・機械保護
詳細を見る
コーンストレーナー

製品形状別

コーンストレーナー

先端付き円すい形、円すい台形、平板形のスタートアップストレーナは、配管洗浄と試運転時の施工異物を捕捉します。パンチング支持体、必要に応じた細目網ライニング、保持リングを取付位置に合わせて製作し、流れ方向と取外し空間を図面で定めます。

含まれるもの
ウィッチハットストレーナー · 円錐台ストレーナー · バスケットコーンストレーナー · 平板形試運転用スクリーン
一般的な使用方法
ポンプ保護 · 補助液体回路 · 設備の改修 · 新しいパイプラインの試運転 · ポンプとコンプレッサーの保護
詳細を見る

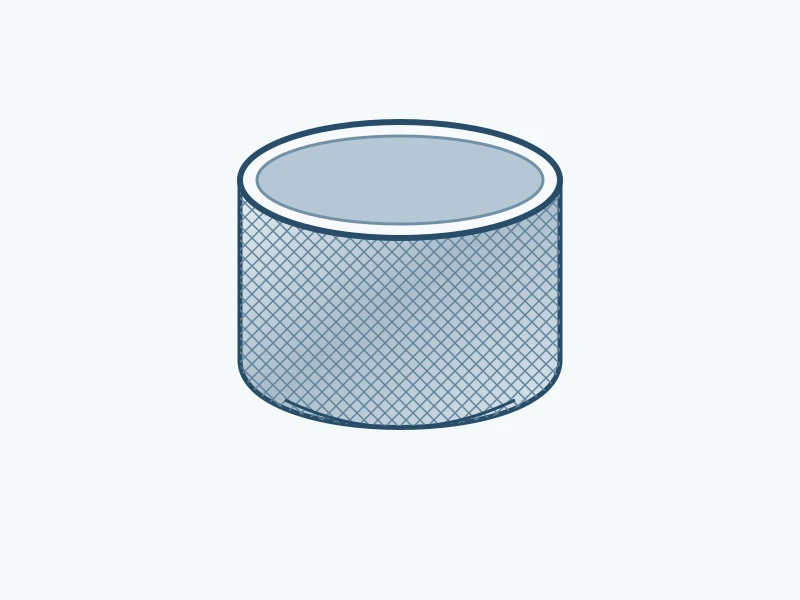

フィルターカップおよびドーム型スクリーン

製品形状別

フィルターカップおよびドーム型スクリーン

成型金属網カップ、フランジ付きインサート、ドーム形スクリーンが小型流路を保護します。成品の開口、着座縁、ろ過面をポート形状に合わせ、一定方向の流れ荷重を受ける構造では選定網と支持層を組み合わせます。

含まれるもの
浅いフィルターカップ · 深絞りフィルターカップ · ドーム型スクリーン
一般的な使用方法
ノズル入口 · バルブポート · 計器 · ベントポートとブリーザーポート · コンパクトな計器保護
詳細を見る
フィルターパネルおよびフレーム付きスクリーン

製品形状別

フィルターパネルおよびフレーム付きスクリーン

平面・曲面の金属スクリーンパネルは、スクリーン面、枠、周縁固定、背面支持材を一体として構成します。織金網、多孔板、ウェッジワイヤー、レーザースリット板を、装置開口、使用面、交換方法に合わせて製作します。

含まれるもの
フラットフィルターパネル · 枠付きスクリーン · 湾曲スクリーンパネル
一般的な使用方法
液体スクリーニング · 前段スクリーニング · 装置内部品 · トロンメルスクリーンとロータリースクリーン
詳細を見る

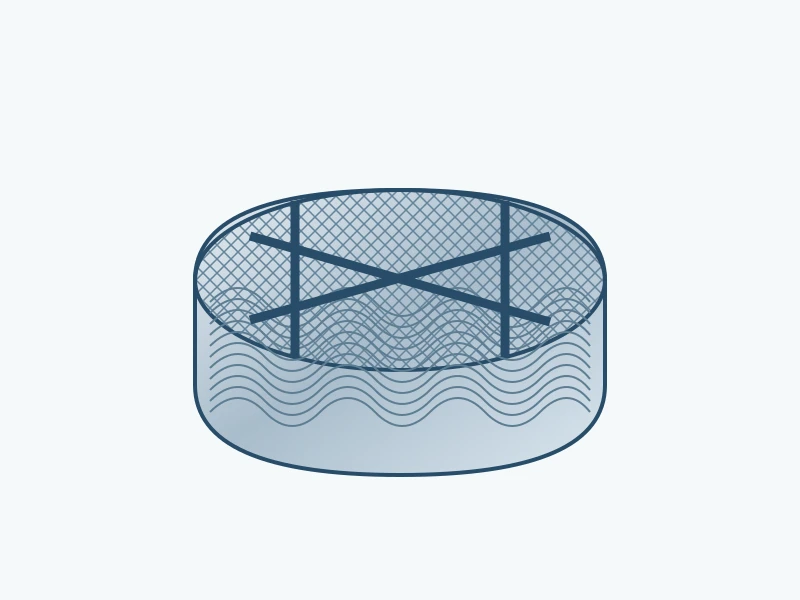

デミスターパッドおよびメッシュブロック

製品形状別

デミスターパッドおよびメッシュブロック

ニットワイヤーメッシュのデミスターパッドは、ガスに同伴する液滴を捕集し、合一した液体を排出します。一体パッド、マンホールを通せる分割パッド、圧縮成形品は、それぞれ形状、支持、使用機能を定義します。

含まれるもの
円形デミスターパッド · 分割式デミスターパッド · ニットメッシュブロック
一般的な使用方法
蒸発器 · スクラバー · ノックアウト容器 · 蒸留塔と充填塔
詳細を見る

ろ材・技術別

ろ材・技術別

ろ過面、サポート、および製造ルートを比較してください。

ろ材(ロールおよびシート)

ろ材・技術別

ろ材(ロールおよびシート)

フィルター製作用の金属ろ材を、全幅ロール、スリット帯、シート、切断ブランクで供給します。織金網は線と織り方の完全な仕様、焼結金網は結合した層構成、金属繊維フェルトは等級・厚さ・試験方法で定義し、次工程に合わせた形態を選びます。

含まれるもの
全幅ロール · フラットシート · スリットストリップ
一般的な使用方法
装置メーカー向け加工 · フィルター製造 · メンテナンス · ポリマー溶融ろ過
詳細を見る

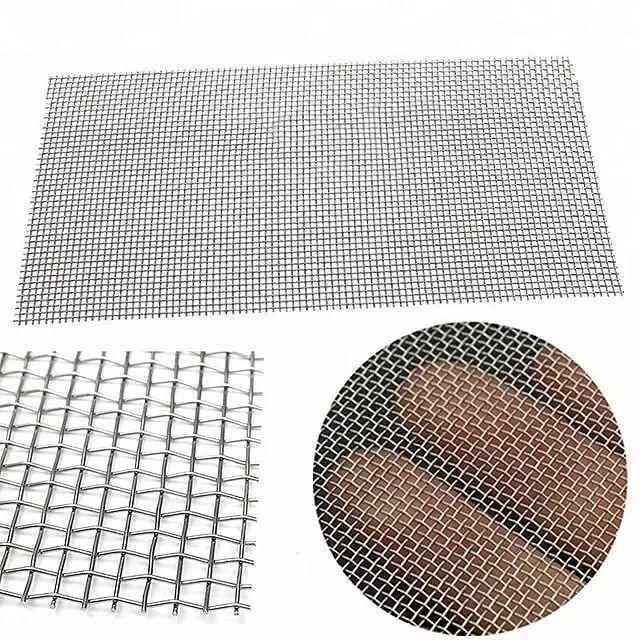

金属ワイヤーメッシュ

ろ材・技術別

金属ワイヤーメッシュ

工業用織金網を、平織・綾織の角目、平畳織・綾畳織、逆畳織フィルターベルトで供給します。織り方と線径の組合せを定め、合金、供給形態、部品加工へ進みます。

含まれるもの
ワイヤーメッシュロール · 金網シート · スリットメッシュストリップ · 金網加工部品
一般的な使用方法
角目スクリーン · 精密ろ過金網 · エンドレスろ過ベルト · ふるい分けと粒度分級
詳細を見る
ウェッジワイヤースクリーン

ろ材・技術別

ウェッジワイヤースクリーン

ウェッジワイヤーの平板、円筒、バスケットは、規定したスロットと溶接支持構造を組み合わせます。ろ過面、スロット方向、有効ろ過面、支持間隔を分離、脱水、設備保護の用途に合わせます。

含まれるもの
フラットなウェッジワイヤーパネル · ウェッジワイヤーシリンダー · ウェッジワイヤーバスケット · フィルターノズル・ストレーナノズル · 湾曲ウェッジワイヤースクリーン · 遠心分離機用スクリーンバスケット · 製紙用圧力スクリーンバスケット · ウェッジワイヤー集配水用枝管・ヘッダーアセンブリ
一般的な使用方法
樹脂・ろ材の流出防止 · 脱水 · 取水・分配用円筒
詳細を見る

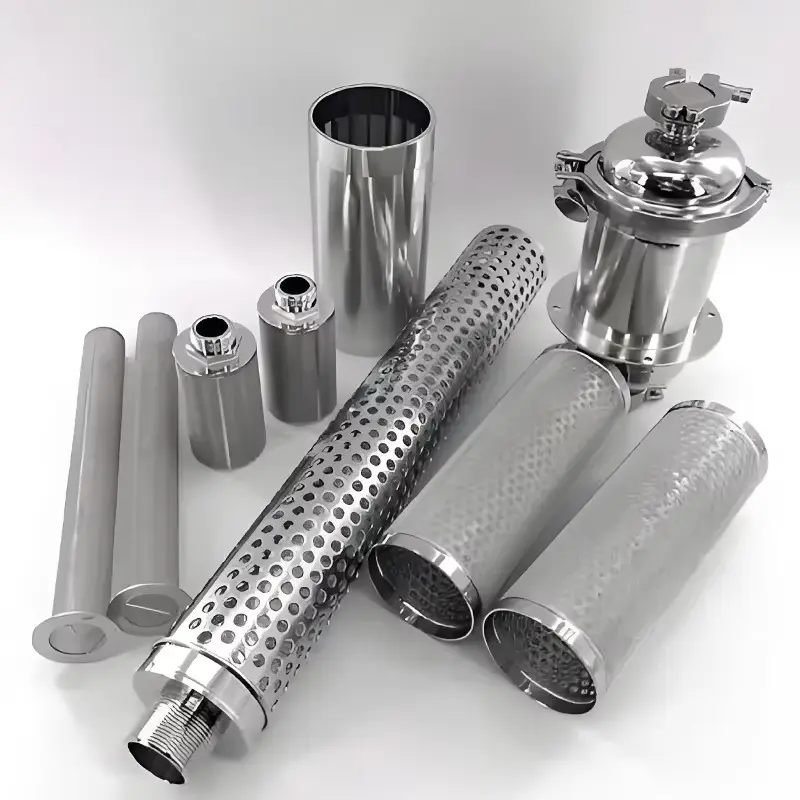

焼結金属フィルターおよびろ材

ろ材・技術別

焼結金属フィルターおよびろ材

焼結金網、金属繊維フェルト、粉末焼結ろ材を、シート、ディスク、カートリッジの形状に展開します。細孔構造、ろ過等級、厚さ、支持構造、端部接続を組み合わせ、試験条件と洗浄後の受入基準まで指定します。

含まれるもの
焼結フィルターディスク · 焼結ろ材シート · 焼結フィルターカートリッジ
一般的な使用方法
再使用型エレメント · プリーツエレメント · 流体分配
詳細を見る

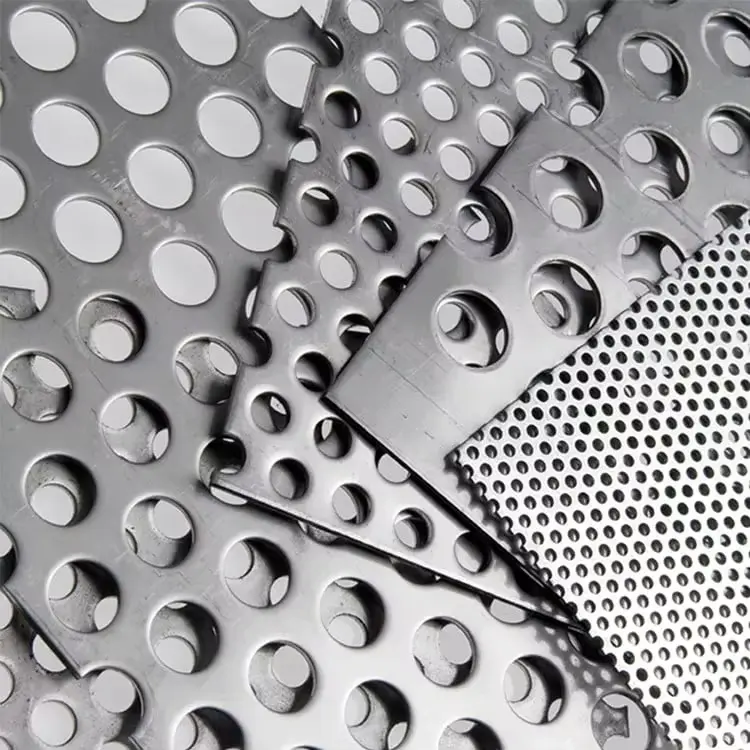

パンチングメタルスクリーン

ろ材・技術別

パンチングメタルスクリーン

パンチングパネル、支持コア、取外し式バスケットは、規定した穴パターンを成形金属板に設けます。穴領域、無孔縁、支持間隔、完成形状を、ふるい分け、ろ材支持、ストレーナー用途に合わせます。

含まれるもの
フラットなパンチングメタル製スクリーン · 穴あきサポートチューブ · 穴あきバスケット · フレーム付き穴あきパネル
一般的な使用方法
フィルター支持コア · ストレーナーバスケット · スクリーンパネル · 精密ろ材の背面支持
詳細を見る

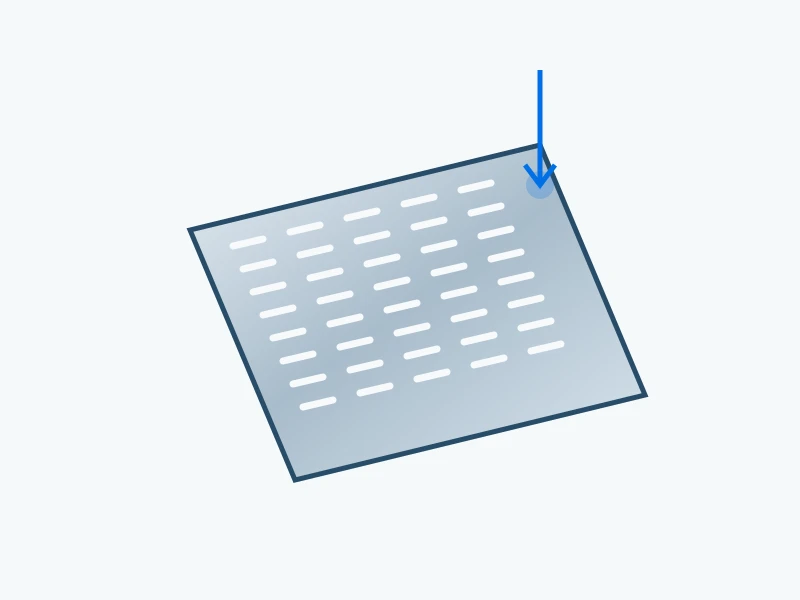

幾何学的な開口と取付穴を備えた金属スクリーン板

ろ材・技術別

レーザー穴あきスクリーンとスロット付きスクリーン

Kaifilは、ディスク、平板、枠付きスクリーン、管の形でレーザー穿孔・スロット加工金属スクリーンを製造します。プログラムした開口パターンにより、ろ過、流れの分配、取付機能を一体化します。

含まれるもの
フラットレーザーカットスクリーン · レーザー穴あけ・スリット加工チューブ · フレーム付きレーザーカットパネル
一般的な使用方法
液体用スクリーンインサート · 水処理 · 脱水用パネル · スロット付き管
詳細を見る

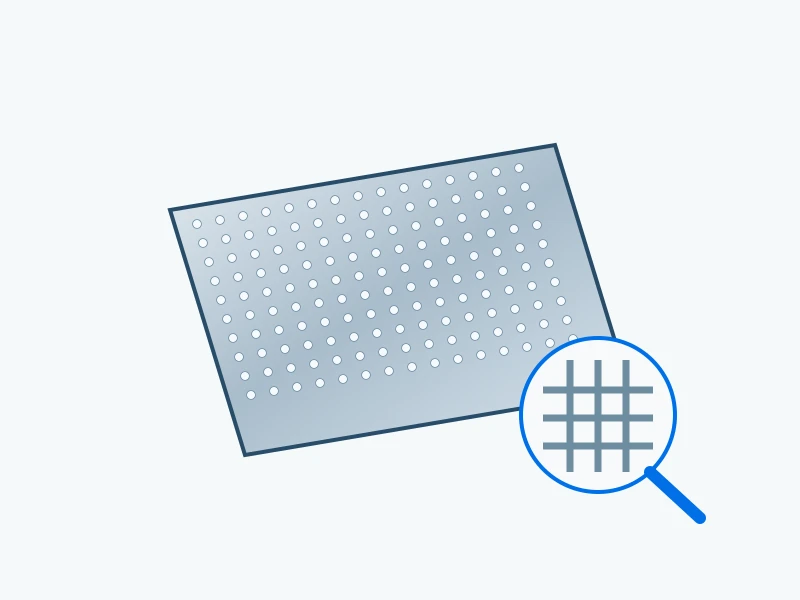

微細な開口が規則的に並ぶ薄い金属スクリーン

ろ材・技術別

エッチングおよび電鋳スクリーン

Kaifilは、フォトエッチングステンレススクリーンと電鋳ニッケルスクリーンを、薄板、ディスク、パターン付きOEM部品として製造します。開口領域、無孔縁、取付形状を完成輪郭に組み込みます。

含まれるもの
平板精密スクリーン・薄箔 · 精密フィルターディスク
一般的な使用方法
計器入口の保護 · 小型フィルターディスク · 液体とスラリーのふるい分け · パターン付きOEM部品
詳細を見る
金属製織物ろ布のクローズアップ

ろ材・技術別

金属ろ過用の材料と合金

織金網、焼結媒体、加工フィルター部品には、ステンレス鋼、二相ステンレス鋼、ニッケル合金、純ニッケルから選択します。鋼種、化学成分、使用条件を比較し、材料をフィルター構造に結び付けます。

詳細を見る

フィルター構造の比較

ろ材、サポート、接続部を決定する前に、設置形状を選択してください。
製品形態このようなときにお選びください最初に確認してください
カートリッジ取り外し可能なエレメントは、ハウジング内に確実にシールされなければなりません。外形寸法、端部接続、シール、流量、洗浄
シリンダーまたはチューブ単純な円筒形のスクリーンまたはサポートが必要です直径、継ぎ目、端部、濾材、および圧力方向
ディスクフラットスクリーンは、コンパクトなシート部やキャビティに適合します。輪郭、ろ材、エッジ、厚さ、サポート
スクリーンパック複数のレイヤーを 一つの制御されたスタックとしてインストールする必要がある層の順序、接合、キャビティおよび圧力の傾向
バスケット固形物は取り外し可能な本体に収集する必要がありますハウジングシート、有効面積、サポート、ハンドル、およびメンテナンス用アクセス
コーン成形されたパイプラインスクリーンが機器を保護しますフランジ、向き、長さ、開口部、および圧力方向
パネル設置面積が大きい場合は、フレームと支持構造が必要ですクリアランス、フレーム、サポート、流れ、たわみ

最終的な構造は、完全な機器インターフェースおよび運転条件によって異なります。
