KAIFIL
フィルターディスクおよびカットスクリーン

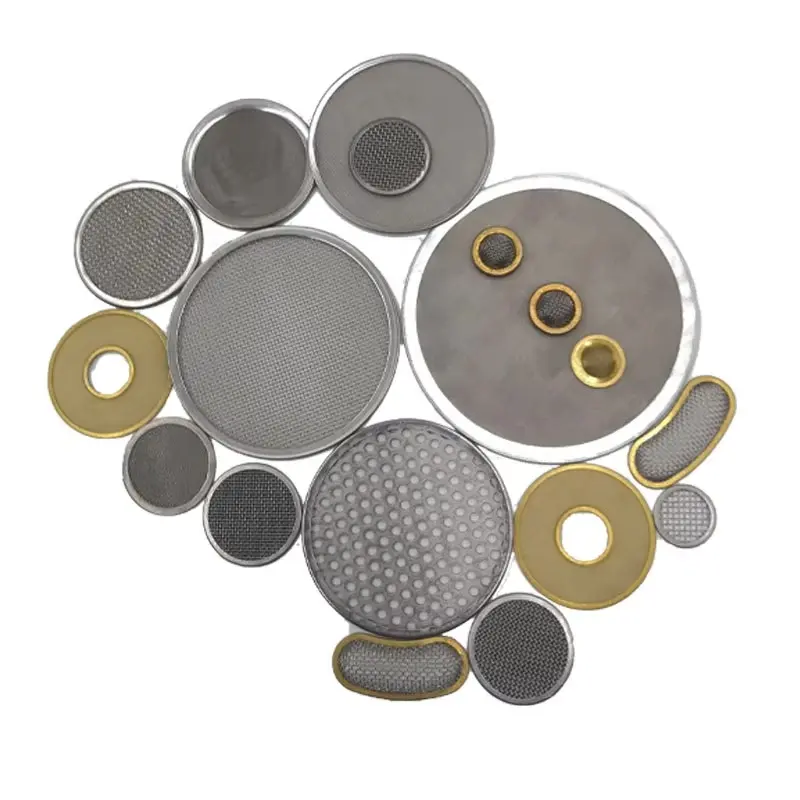

ワイヤーメッシュフィルターディスク

Kaifilは織金網を円形、リング形状、図面指定形状に裁断します。支持面がある取付座には単層、ろ過層に支持網を加える場合は二層、支持と排液を兼ねる場合は多層構成を選定できます。

金属ワイヤーメッシュ
外形
円形、環状、または図面で定義されたプロファイル
スクリーンパックの代表的な外径
5–600 mm
ろ過金網
織り方、線径、開口または畳織仕様
層構成
単層/二層/多層

構成を検討するため、図面、参考サンプル、または用途上の要件をお知らせください。

製品詳細

円形・リング形状・縁付きの構成

ハウジングで外周を保持できる場合は、切り放しの円形網を指定します。異形網は輪郭図を用意してください。中心穴付きは環状ワイヤーメッシュフィルターディスク、別部品の縁枠付きは縁付きワイヤーメッシュフィルターディスクを参照してください。多孔質の一体焼結構造には焼結メッシュフィルターディスクと焼結金網と未焼結の織金網の比較|金属繊維フェルト・焼結粉末も解説が参考になります。

ろ過を担う金網の選定

方形網では下表のメッシュ数、線径と目開きを組み合わせます。畳織では縦横のメッシュ数、線径とろ材の呼称を指定してください。捕集性能を指定する場合は試験方法と合否基準も定めます。織金網の寸法比較には織金網の仕様データ表をご覧ください。

取付座・押さえ・支持面

外周を押さえてバイパス流路を閉じます。取付座や裏当てに遮られない網面が有効ろ過面です。寸法の指定はディスクと取付座の嵌合表を参照してください。

初品検査と受入検査

輪郭と厚さを図面と照合します。切断端の全周で浮き線やバリを確認し、積層品は層の位置ずれを点検します。初品を相手側の座に装着し、平面度、外周の接触と締結後のすき間を確認します。小径品は観察倍率、抜取方法と梱包方法を取り決めます。

ディスクと取付座の嵌合

ディスクと取付座の嵌合

取付部位寸法と組付け時の確認
仕上がり輪郭外径と公差を指定します。中心穴、平面部、位置決めタブの位置は取付座と同じ基準で指定します。
取付座と押さえ面座径、半径方向の押さえ幅、ガスケットの接触範囲を指定します。押さえを閉じた状態で全周の接触を確認します。
積層に使える高さホルダーを閉じた状態の最大空間とディスクの仕上がり厚さ。縁付き品は外周部の仕上がり厚さで確認します。
有効ろ過開口縁または座の内側の有効径と、支持リブや裏当ての開口位置を指定します。流れ方向と下流側の支持面も記載します。
ワイヤーメッシュフィルターディスク — 平織金網の選択仕様

ワイヤーメッシュフィルターディスク — 平織金網の選択仕様

メッシュ数/インチ線径(mm)目開き(mm)開口率(%)
100.512.0364.0
200.4060.8646.2
400.2540.3836.0
800.1400.1831.4
1000.1020.1536.0
2000.05330.073733.6

表の値はステンレス製の方形目の織金網に適用されます。開口率は網面のうち幾何学的な開口部が占める面積の割合です。

ご注文と製作

ご注文と製作

供給項目注文条件
製作期間ご注文内容と図面の確定後2–3週間。
試験注文取付確認や工程評価のための小ロット注文に対応。
通常の製作注文1注文につき50個、または注文金額3,000米ドル。

仕様

ワイヤーメッシュフィルターディスク
項目仕様備考
外形円形、環状、または図面で定義されたプロファイル—
スクリーンパックの代表的な外径5–600 mmカタログ記載のスクリーンパックの範囲。ディスクの仕上がり外径と公差は図面で指定します。
ろ過金網織り方、線径、開口または畳織仕様—
層構成単層/二層/多層支持層や排液層を含め、各層の材質と織り方を流れ順に指定します。
端部の処理切り放し/スポット溶接/縁枠付き押さえ幅と仕上がり厚さを指定します。別部品の縁枠には材質と有効ろ過径も示します。
支持と排液層順序、線径、支持板との接触—
掲載平織金網の目開き0.0737–2.03 mm各行はメッシュ数、線径、目開きの組合せを示します。完成部品の寸法は別途指定します。

材質: 織金網にはステンレス、銅、ニッケル、Monel、Inconelがあり、各層に合金鋼種を指定します。金属縁にはステンレス、銅、亜鉛めっき鋼、アルミニウム、低炭素鋼を用い、ゴムと樹脂被覆は別の周辺構造です。縁材質、接合法、洗浄薬液をろ過網と個別に定義します。

選定ガイド

ご相談の際は、次の情報をお知らせください。

ろ過層、支持層、排液層
細かい制御層が分離を担い、粗い裏打ち層が支持と排液を担います。流れ順に各層の合金、織り方、線径を示します。スポット溶接は層位置を保持し、縁付き構造は周辺を挟持します。焼結積層体は独自の層構成と厚さを持つ結合多孔体です。ハウジングまたはブレーカープレートが装着後の有効域を支えます。
運転条件と梱包
流体、温度、装着時のディスク差圧、洗浄時に生じる逆向きの荷重を指定します。図面改訂番号と金網仕様ごとに数量を記載します。小径品は仕様別の仕分け、切断端の保護、ロット表示を取り決めます。

用途

ノズルの取付座

小径網片と取付座の寸法を照合し、保持部品を取り付ける前に切断端を確認します。

バルブ・ハウジングの網部品

支持座とガスケットの接触範囲を指定し、流体を遮られていない金網部分に通します。

樹脂用スクリーンチェンジャー

裁断網を単独のろ過層または支持層に使用できます。組立スクリーンパックでは層順と穴あき支持板との取合いを指定します。

Kaifilの製造概要

Kaifil での金属濾過コンポーネントの製造を参照してください。

Watch on YouTube

Kaifilにおける金属濾過コンポーネントと製造プロセスを詳しくご紹介します。

よくあるご質問

多層ディスクはどう定義しますか?

流れ順に合金、織り方、線径を層表に示します。支持層がろ過層を支え、縁が積層位置を保持します。

周辺バイパスはどう制御しますか?

ディスクをハウジング座に置き、クランプとガスケットで周辺を閉じます。完成縁寸法、シール接触、支持位置で接口を定義します。

技術的なお問い合わせ

ご注文を確定する前に、寸法、ろ材、継手、および検査記録を定義してください。
