Dischi filtranti in rete metallica

Kaifil taglia la tela metallica in profili tondi, anulari e sagomati a disegno. Uno strato si adatta a una sede con sostegno. Due strati abbinano filtrazione e appoggio, mentre un pacco multistrato può integrare anche il drenaggio.

Rete metallica
Profilo
Profilo rotondo, anulare o definito da disegno
Diametro esterno tipico dei pacchi filtranti
5–600 mm
Tessuto filtrante
Tessitura, filo, luce o designazione olandese
Configurazione degli strati
Uno, due o più strati

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

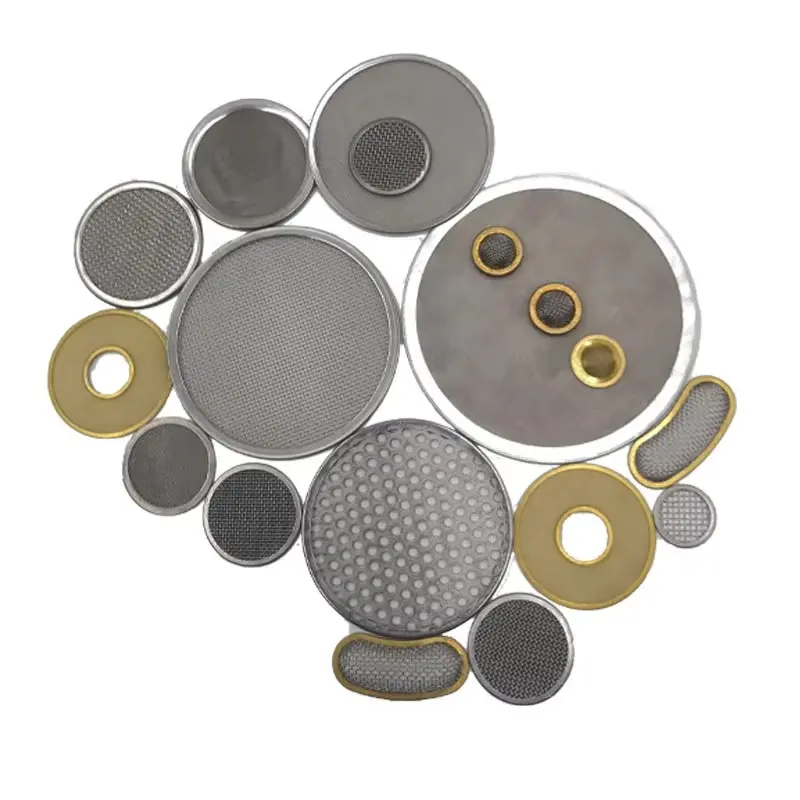

Dischi tondi, anulari e bordati

Scegliere un disco tondo a bordo libero se l’alloggiamento trattiene il perimetro. Per gli inserti sagomati, fornire il disegno del profilo. Per un foro centrale vedere Dischi filtranti anulari in rete metallica, e per una bordatura riportata vedere Dischi filtranti in rete metallica bordati. Per un laminato poroso unito su tutta la superficie vedere Dischi filtranti in rete sinterizzata e Rete sinterizzata a confronto con tela tessuta, feltro e polvere metallica.

Scelta della tela filtrante

Per la maglia quadrata abbinare numero di maglie, diametro del filo e luce libera secondo la tabella. Per la tela olandese indicare i numeri di fili di ordito e trama, i rispettivi diametri e la designazione della tela. Per specificare la ritenzione, indicare il metodo di prova e il criterio di accettazione. Per confrontare le geometrie consultare Tabelle delle specifiche delle tele metalliche.

Sede, serraggio e sostegno del disco

Il serraggio perimetrale chiude il passaggio di bypass. L’area di tela lasciata libera dalla sede e dal sostegno è la finestra filtrante utile. Vedere la tabella di accoppiamento del disco.

Controlli sul primo pezzo e in accettazione

Verificare profilo e spessore a disegno. Esaminare tutto il bordo per rilevare fili allentati e bave e controllare l’allineamento degli strati. Inserire un primo pezzo nella sede per verificare planarità, contatto perimetrale e gioco dopo la chiusura. Per i dischi piccoli, concordare ingrandimento, campionamento e imballaggio.

Accoppiamento tra disco e alloggiamento

Accoppiamento tra disco e alloggiamento

InterfacciaQuote e verifiche di montaggio
Profilo finitoIndicare diametro esterno e tolleranza. Riferire foro centrale, lati piani e linguette allo stesso riferimento della sede.
Sede e superficie di serraggioIndicare diametro della sede, larghezza radiale di serraggio e area di contatto della guarnizione. Verificare la continuità del contatto perimetrale a fermo chiuso.
Altezza utile per gli stratiSpazio massimo a portadisco chiuso e spessore del disco finito. Per i pezzi bordati, usare lo spessore finito al bordo.
Finestra filtrante liberaIndicare diametro libero all’interno del bordo o della sede, posizione di nervature e aperture del supporto, direzione del flusso e faccia di appoggio a valle.
Dischi filtranti in rete metallica — Opzioni di tela a maglia quadra

Dischi filtranti in rete metallica — Opzioni di tela a maglia quadra

Numero di maglie / polliceDiametro filo (mm)Apertura libera (mm)Area aperta (%)
100.512.0364.0
200.4060.8646.2
400.2540.3836.0
800.1400.1831.4
1000.1020.1536.0
2000.05330.073733.6

Per la tela in acciaio inossidabile a maglia quadrata, l’area aperta è la percentuale della superficie della tela occupata dalle aperture geometriche.

Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzione2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinari50 pezzi oppure 3.000 USD per ordine.

Specifiche tecniche

Dischi filtranti in rete metallica
ParametroSpecificaNote
ProfiloProfilo rotondo, anulare o definito da disegno—
Diametro esterno tipico dei pacchi filtranti5–600 mmIntervallo di catalogo per i pacchi filtranti. Il disegno stabilisce il diametro esterno finito del disco e la relativa tolleranza.
Tessuto filtranteTessitura, filo, luce o designazione olandese—
Configurazione degli stratiUno, due o più stratiIndicare lega e tessitura di ogni strato nel verso del flusso, compresi supporto e drenaggio.
Finitura del bordoTaglio libero / saldatura a punti / bordaturaDefinire larghezza di serraggio e spessore finito. Per il bordo riportato, indicare materiale e diametro filtrante libero.
Supporto e drenaggioSequenza, filo e contatto con piastra di supporto—
Aperture delle tele quadre elencate0.0737–2.03 mmOgni riga abbina numero di maglie, diametro del filo e apertura; le dimensioni del pezzo finito sono definite separatamente.

Materiali: I tessuti comprendono inox, rame, nichel, Monel e Inconel, con lega specificata per ogni strato. I bordi metallici comprendono inox, rame, acciaio zincato, alluminio e acciaio a basso carbonio; gomma e plastica costituiscono rivestimenti separati. Materiale del bordo, giunzione e chimica di pulizia sono definiti indipendentemente dalla rete filtrante.

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Strati filtranti, di supporto e drenaggio
Lo strato fine controlla la separazione; quelli grossolani sostengono e drenano. Elencare lega, tessitura e filo di ogni strato in ordine di flusso. La saldatura a punti mantiene il registro, la bordatura trattiene il perimetro. I laminati sinterizzati formano un corpo poroso legato con propria stratificazione e spessore. Alloggiamento o piastra forata sostengono il campo attivo.
Condizioni di esercizio e imballaggio
Indicare fluido, temperatura, pressione differenziale sul disco montato ed eventuali carichi inversi durante la pulizia. Indicare la quantità per revisione del disegno e specifica della tela. Per i dischi piccoli, concordare separazione delle varianti, protezione dei bordi ed etichettatura dei lotti.

Applicazioni

Sedi per ugelli

Verificare l’accoppiamento del disco piccolo con la sede e controllare il taglio prima di montare il fermo.

Inserti per valvole e alloggiamenti

Definire la superficie di appoggio e il contatto della guarnizione per convogliare il flusso nell’area libera della rete.

Cambiafiltri per polimeri

Usare il disco tagliato come singolo strato filtrante o di sostegno. Per il pacco assemblato fornire l’intera sequenza e l’accoppiamento con la piastra forata.
