Pacchi filtranti multistrato

Pacchi filtranti multistrato

Pacchi multistrato di rete metallica per cambiarete da estrusione e inserti filtranti nei gruppi di filatura dei polimeri. Scegliete strati liberi, saldati a punti o bordati in metallo in base alla sede e definite ogni strato nel verso del flusso.

Rete metallica
Sequenza a tre strati
20 / 40 / 20 mesh
Sequenza a cinque strati
40 / 80 / 200 / 80 / 40 mesh
Fissaggio degli strati
Strati liberi, saldatura a punti o bordo metallico
Accoppiamento con sede e cambiarete
Sede, piastra di supporto, verso del flusso e altezza a chiusura

Condividete un disegno tecnico, un campione di riferimento o i requisiti applicativi per definire la configurazione.

Dettagli del prodotto

Sequenza e funzione degli strati

Nel pacco 20 / 40 / 20, la rete da 20 mesh all’ingresso protegge lo strato filtrante da 40 mesh e la rete da 20 mesh all’uscita lo sostiene sulla piastra forata. Nel pacco 40 / 80 / 200 / 80 / 40, la prima rete da 40 mesh protegge il pacco e il primo strato da 80 mesh fa da transizione al filtro da 200 mesh. La seconda rete da 80 mesh distribuisce il flusso verso il supporto finale da 40 mesh. Indicate tessitura, lega, diametro del filo e luce libera per ogni strato.

Sede del cambiarete e direzione del flusso

Appoggiate il pacco sulla piastra forata con la faccia di ingresso indicata verso monte. La piastra è il supporto della macchina. Riportate a disegno contorno, riferimenti di centraggio, larghezza di appoggio e schema dei fori. Definite il gioco a chiusura e lo spessore sotto un carico di misura definito, così che il bordo appoggi uniformemente senza passaggi laterali. Nei pacchi bordati quotate larghezza e spessore dell’anello a parte.

Confrontate quattro soluzioni di filtrazione dei polimeri fusi

Dischi filtranti tondi in rete con bordatura metallica e bordi di taglio
Foto del catalogo Kaifil con bordature metalliche e bordi di taglio su dischi filtranti tondi.

Inserto per gruppi di filatura

Nella filatura da fuso, il gruppo distribuisce e filtra il polimero prima della filiera. Al suo interno, l’inserto multistrato svolge una funzione filtrante o di supporto. Per un ricambio, indicate sede, superfici di contatto, foro centrale, direzione del flusso e posizione di eventuali mezzi granulari o inserti sinterizzati adiacenti.

Controllo del primo pezzo e prova in linea

Controllate lega, maglie e diametro del filo di ciascuno strato, sequenza, profilo finito e spessore compresso. Cercate fili liberi, disallineamenti, punti sporgenti e appoggi o bordature irregolari. Durante la prova registrate polimero, quota riciclata, contaminanti, temperatura del fuso, portata e pressione differenziale a rete pulita e al cambio nelle stesse condizioni.

Costruzione e compatibilità con la sede

Costruzione e compatibilità con la sede

CostruzioneSede e movimentazioneDisegno e controlli
Strati liberiUna sede o un portarete posiziona e serra i singoli strati.Definite sequenza, allineamento e altezza sotto il carico prescritto.
Pacco saldato a puntiI punti mantengono gli strati allineati durante movimentazione e cambio.Posizionate i punti fuori dalla superficie filtrante e dalla battuta di tenuta. Controllate sporgenze e fili liberi.
Pacco con bordo metallicoUna sede ribassata accoglie l’anello e lascia libera la superficie attiva.Indicate materiale, larghezza e spessore dell’anello. Controllate chiusura, appoggio e area utile residua.
Rete singola a maglie quadrate

Rete singola a maglie quadrate

Maglie per polliceDiametro filo (mm)Apertura libera (mm)Area aperta (%)
20 × 200,5080,7636,0
20 × 200,4060,8646,2
40 × 400,2540,3836,0
80 × 800,1650,1523,0
80 × 800,1400,1831,4
200 × 2000,05330,073733,6

Ogni riga descrive una rete singola a maglie quadrate. Scegliere separatamente diametro del filo e apertura libera per ogni strato.

Ordini e produzione

Ordini e produzione

Voce di fornituraCondizioni d’ordine
Tempo di produzioneIn genere 2–3 settimane dalla conferma dell’ordine e del disegno.
Ordini di provaPiccole quantità per verifiche di montaggio e di processo.
Ordini di produzione ordinariGli ordini ordinari sono in genere da 50 pezzi oppure da 3.000 USD per ordine.

Specifiche tecniche

Pacchi filtranti multistrato
ParametroSpecificaNote
Sequenza a tre strati20 / 40 / 20 mesh—
Sequenza a cinque strati40 / 80 / 200 / 80 / 40 mesh—
Fissaggio degli stratiStrati liberi, saldatura a punti o bordo metallico—
Accoppiamento con sede e cambiareteSede, piastra di supporto, verso del flusso e altezza a chiusuraAbbinare lo spessore del pacco compresso al gioco della sede chiusa, con il carico di misura specificato.
Profilo finitoContorno esterno e riferimenti di posizionamentoIndicare diametro esterno o ingombro, foro centrale o intaglio e tolleranze in mm.

Materiali: Acciaio inossidabile 304 o 316L. Specificate separatamente il grado di ciascuna rete e quello dell’anello.

Guida alla scelta

Indicate questi dati quando comunicate i vostri requisiti.

Scegliere lo strato di controllo
Scegliere apertura e tessitura per la filtrazione del fuso. Verificare l’appoggio sulla piastra forata.
Verificare l’accoppiamento sotto carico
Controllare il gioco di chiusura e la superficie di tenuta. La bordatura deve lasciare libera l’area filtrante utile.
Confrontare i pacchi sulla stessa linea
Mantenere costanti polimero, temperatura del fuso e portata. Confrontare pressione differenziale a filtro pulito, ritenzione e aumento di pressione fino al cambio.

Preparazione della rete

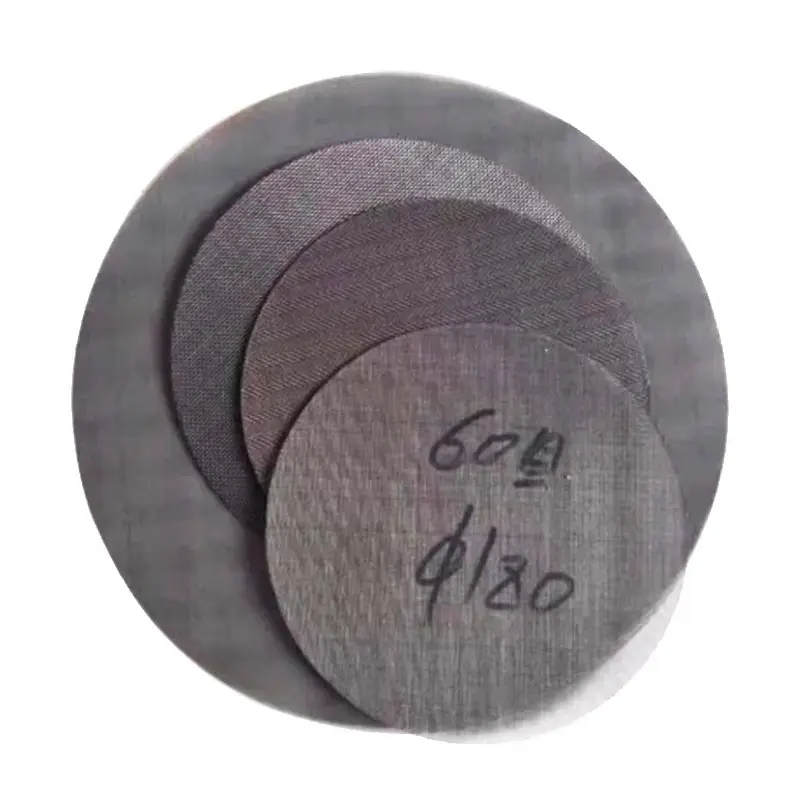

Taglio dei fogli di rete
Taglio dei fogli di rete

Taglio dei fogli di rete

Prima di impilare i pezzi tagliati, verificare che non ci siano fili allentati e allineare gli strati.

Applicazioni

Estrusione e cambio rete

Prima della prova accoppiate il pacco alla sede, alla battuta di tenuta e alla piastra forata.

Estrusione di polimero riciclato

Registrate i contaminanti in ingresso e l’aumento di pressione differenziale fino al cambio.

Filatura da fuso

Definite l’inserto in base alla sede, alle superfici di contatto e ai mezzi filtranti adiacenti del gruppo.

Domande frequenti

Come si specifica lo spessore sotto carico?

Indicate il gioco con il cambiarete chiuso e lo spessore sotto il carico concordato. Controllate separatamente l’anello, quando presente.

Come si specificano la rete filtrante e la ritenzione del pacco?

Indicate tessitura, diametro del filo e luce libera dello strato filtrante. Concordate mezzo di prova, temperatura, portata e pressione differenziale per il collaudo del pacco montato.
